Wyłącznik silnikowy 3P AC-3 0,75kW 1,6-2,5A, MS116-2.5, zaciski śrubowe | 1SAM250000R1007 ABB

Opis i Kluczowe Cechy

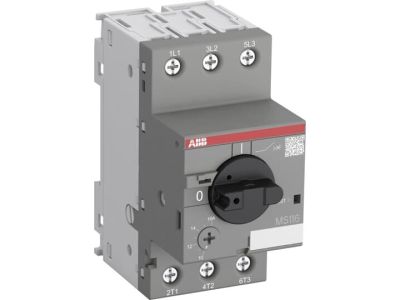

Wyłącznik silnikowy ABB MS116-2.5 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie o wartości 2,5 A, co pozwala na obsługę silników o mocy do 0,75 kW przy napięciu 400V. Wyłącznik integruje w sobie funkcje sterowania (ręczne załączanie i wyłączanie) oraz zaawansowane funkcje ochronne. Wyposażony jest w wyzwalacz termiczny o zakresie nastawy od 1,6 A do 2,5 A, który skutecznie chroni przed skutkami przeciążeń, oraz wyzwalacz elektromagnetyczny reagujący błyskawicznie na zwarcia. Dodatkowym atutem jest wbudowana funkcja ochrony przed zanikiem fazy, co jest kluczowe dla zachowania żywotności uzwojeń silnika trójfazowego. Dzięki wysokiej zdolności zwarciowej, w wielu aplikacjach MS116-2.5 nie wymaga stosowania dodatkowego dobezpieczenia bezpiecznikowego, co optymalizuje koszty i miejsce w rozdzielnicy.

• Zakres nastawy prądowej: 1,6 - 2,5 A umożliwia precyzyjne dopasowanie do prądu znamionowego silnika.
• Szerokość 45 mm: Standardowy wymiar ułatwiający montaż w rzędzie z innymi aparatami modułowymi.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantujące niską rezystancję styku.
• Wskaźnik położenia styków: Czytelna informacja o stanie pracy urządzenia (ON/OFF).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających środowiskach przemysłowych. Wyłącznik MS116-2.5 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co klasyfikuje go jako profesjonalną aparaturę łączeniową niskiego napięcia. Posiada również certyfikację UL/CSA, co umożliwia jego stosowanie na rynkach globalnych.

Zastosowanie

Wyłącznik silnikowy ABB MS116-2.5 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych napędów, takich jak pompy obiegowe, wentylatory wyciągowe, przenośniki taśmowe oraz sprężarki. Dzięki możliwości montażu akcesoriów, takich jak styki pomocnicze czy wyzwalacze wzrostowe, może być łatwo zintegrowany z systemami sterowania PLC i układami bezpieczeństwa maszynowego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) zgodnie z dokumentacją techniczną producenta. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku. Przewody powinny być odizolowane na odpowiedniej długości i, w przypadku linki, zakończone tulejkami zaciskowymi. Przed uruchomieniem należy ustawić tarczę nastawczą prądu termicznego na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej maszyny.

FAQ

• Czy MS116-2.5 wymaga dodatkowego bezpiecznika? W większości standardowych aplikacji, dzięki wysokiej wytrzymałości zwarciowej, urządzenie nie wymaga dobezpieczenia. Należy jednak zawsze zweryfikować prąd zwarciowy w punkcie instalacji z tabelami koordynacji ABB.
• Czy wyłącznik posiada funkcję testu? Tak, urządzenie umożliwia sprawdzenie mechanizmu wyzwalającego, co pozwala na okresową weryfikację poprawności działania ochrony.

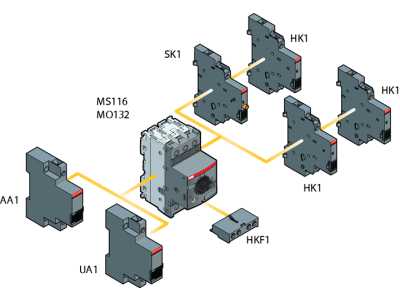

• Czy można do niego podłączyć styki pomocnicze? Tak, seria MS116 jest kompatybilna z szeroką gamą akcesoriów montowanych z boku lub z przodu urządzenia.
