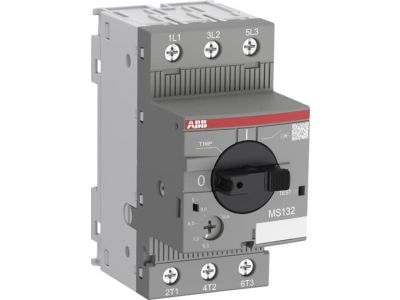

Wyłącznik silnikowy 3P AC-3 0,55kW 1-1,6A, MS132-1.6, zaciski śrubowe | 1SAM350000R1006 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS132-1.6 to zaawansowane urządzenie elektroinstalacyjne o szerokości modułowej 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie wynoszącym 1,6 A, co pozwala na efektywną współpracę z jednostkami napędowymi o mocy do 0,55 kW przy napięciu 400V. Wyłącznik łączy w sobie funkcje sterowania ręcznego oraz automatycznego zabezpieczenia obwodu.

• Ochrona termomagnetyczna: Precyzyjny mechanizm wyzwalający chroni silnik przed skutkami przeciążeń oraz zwarć, minimalizując ryzyko kosztownych awarii.
• Kompaktowa budowa: Szerokość 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej i łatwą integrację z innymi komponentami systemu ABB.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę i odróżnienie wyłączenia ręcznego od zadziałania zabezpieczenia zwarciowego.
• Zaciski śrubowe: Solidne połączenia gwarantują stabilność styku nawet w warunkach występowania drgań mechanicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Wyłącznik MS132-1.6 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni go uniwersalnym rozwiązaniem na rynkach globalnych. Posiada również certyfikację odpowiednią dla kategorii użytkowania AC-3, dedykowanej do rozruchu silników klatkowych i wyłączania ich w czasie biegu.

Zastosowanie

Wyłącznik silnikowy ABB MS132-1.6 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych pomp, wentylatorów, przenośników taśmowych oraz innych maszyn napędzanych silnikami trójfazowymi. Dzięki funkcji ochrony przed zanikiem fazy, urządzenie skutecznie zapobiega asymetrii zasilania, która jest jedną z głównych przyczyn przegrzewania się uzwojeń silnika.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza przeciążeniowego na tarczy czołowej, zgodnie z prądem znamionowym silnika (In) podanym na tabliczce znamionowej.
• Moment dokręcania: Aby zapewnić długotrwałą bezawaryjność, śruby zaciskowe należy dokręcać z odpowiednim momentem, co zapobiega przegrzewaniu się punktów styku.
• Odstępy wentylacyjne: Mimo niskich strat mocy, zaleca się zachowanie minimalnych odstępów od innych urządzeń generujących ciepło w celu zapewnienia optymalnej charakterystyki pracy wyzwalacza termicznego.

FAQ

1. Czy wyłącznik MS132-1.6 posiada funkcję testową?
Tak, urządzenie wyposażone jest w mechanizm pozwalający na sprawdzenie poprawności działania wyzwalacza, co jest kluczowe podczas okresowych przeglądów instalacji.

2. Czy do wyłącznika można dołączyć styki pomocnicze?

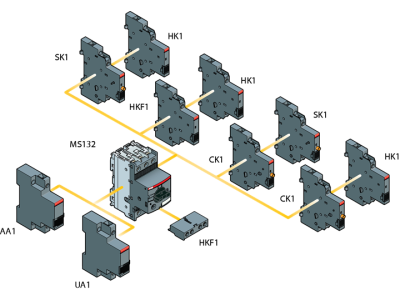

Tak, seria MS132 jest w pełni kompatybilna z akcesoriami ABB, takimi jak styki pomocnicze montowane z boku lub z przodu, wyzwalacze wzrostowe oraz podnapięciowe.

3. Jaki jest zakres nastawy prądowej w tym modelu?
Model MS132-1.6 posiada regulowany zakres wyzwalacza termicznego od 1,0 A do 1,6 A.
