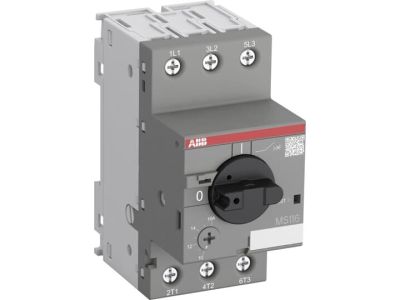

Wyłącznik silnikowy 3P AC-3 0,09kW 0,25-0,4A, MS116-0.4, zaciski śrubowe | 1SAM250000R1003 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-0.4 to kompaktowe i niezawodne urządzenie o szerokości modułowej 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych o mocy znamionowej do 0,09 kW. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie wynoszącym 0,4 A oraz regulowanym zakresem nastawy wyzwalacza termicznego od 0,25 A do 0,4 A. Dzięki zastosowaniu zaawansowanej technologii wyzwalania, MS116-0.4 zapewnia skuteczną ochronę przed przeciążeniem, zwarciem oraz niezwykle groźnym dla silników trójfazowych zjawiskiem zaniku fazy.

• Wielofunkcyjność: Urządzenie łączy w sobie funkcję sterowania (ręczne załączanie i wyłączanie) oraz funkcję ochronną, co pozwala na redukcję miejsca w szafie sterowniczej.
• Bezpieczeństwo: Wyłącznik posiada funkcję rozłączania izolacyjnego, co jest kluczowe podczas prac serwisowych.
• Wydajność zwarciowa: Konstrukcja MS116 często eliminuje konieczność stosowania dodatkowego dobezpieczenia bezpiecznikowego, co optymalizuje koszty instalacji.
• Zaciski śrubowe: Solidne połączenia gwarantują niską rezystancję styku i odporność na wstrząsy.

Zgodność z Normami

Wyłącznik silnikowy MS116-0.4 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1 (Aparatura niskonapięciowa - Część 1: Postanowienia ogólne), IEC/EN 60947-2 (Wyłączniki) oraz kluczowej dla ochrony napędów normy IEC/EN 60947-4-1 (Styczniki i rozruszniki do silników). Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie na rynkach globalnych.

Zastosowanie

Model MS116-0.4 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych jednostek napędowych, takich jak:

• Wentylatory i systemy wyciągowe o małej mocy.
• Pompy obiegowe w układach HVAC.
• Przenośniki taśmowe i podajniki w liniach produkcyjnych.
• Małe obrabiarki i urządzenia warsztatowe.

Dzięki swojej charakterystyce, wyłącznik ten jest preferowanym wyborem dla prefabrykatorów rozdzielnic poszukujących kompromisu między kompaktowymi wymiarami a pełną funkcjonalnością ochronną.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN 35 mm (TH35).
• Pozycja pracy: Wyłącznik może pracować w pozycji pionowej lub poziomej bez pogorszenia parametrów pracy.
• Okablowanie: Należy stosować przewody o odpowiednim przekroju, dostosowanym do prądu znamionowego. Zaciski śrubowe wymagają dokręcenia z odpowiednim momentem obrotowym, aby zapobiec przegrzewaniu się styków.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali termicznej wyłącznika (zakres 0,25-0,4A).

FAQ

1. Czy wyłącznik MS116-0.4 wymaga dodatkowego bezpiecznika przed urządzeniem?
W wielu aplikacjach wyłącznik MS116 posiada wystarczającą zdolność zwarciową, aby pracować bez dobezpieczenia. Należy jednak zawsze zweryfikować spodziewany prąd zwarciowy w punkcie instalacji z tabelami koordynacji producenta.

2. Czy do wyłącznika można dołożyć styki pomocnicze?
Tak, seria MS116 jest w pełni kompatybilna z akcesoriami ABB, takimi jak styki pomocnicze boczne (HK1), styki sygnalizacji wyzwolenia (SK1) oraz wyzwalacze wzrostowe i podnapięciowe.

3. Jakie są główne różnice między serią MS116 a MS132?
Seria MS116 jest wersją standardową, natomiast MS132 oferuje wyższą zdolność zwarciową oraz wbudowaną sygnalizację optyczną wyzwolenia magnetycznego.
