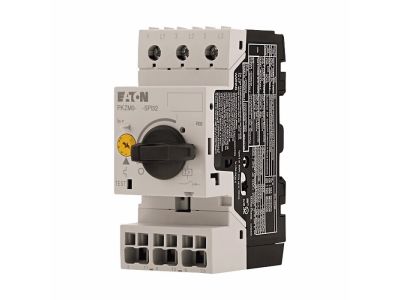

Wyłącznik silnikowy 3P, 9kW, 16-20A, zaciski śrubowe/Push-In , PKZM0-20-SPI32 | 199201 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0, o oznaczeniu PKZM0-20-SPI32, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 20 A, z możliwością precyzyjnej regulacji wyzwalacza przeciążeniowego w zakresie od 16 do 20 A. Dzięki zastosowaniu wyzwalacza termomagnetycznego, aparat reaguje błyskawicznie na prądy zwarciowe (do 310 A), zapewniając bezpieczeństwo instalacji i ciągłość procesów technologicznych.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 50 kA, co pozwala na bezpieczne stosowanie wyłącznika w rozbudowanych sieciach przemysłowych.
• Innowacyjne zaciski Push-In: Zastosowanie technologii zacisków wtykowych SPI32 znacząco skraca czas montażu i gwarantuje trwałe połączenie odporne na wstrząsy, eliminując potrzebę okresowego dokręcania śrub.
• Ochrona silnika: Urządzenie posiada wbudowaną czułość na zanik fazy, co jest kluczowe dla ochrony uzwojeń silnika przed przegrzaniem w przypadku asymetrii zasilania.
• Ergonomia: Wyposażony w czytelne pokrętło sterownicze, które jednoznacznie wskazuje stan pracy urządzenia i umożliwia łatwe manewrowanie.

Zgodność z Normami

Wyłącznik silnikowy PKZM0-20-SPI32 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach B2B. Aparat spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, oraz normy VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że produkt spełnia najwyższe standardy bezpieczeństwa i efektywności energetycznej obowiązujące na rynku europejskim.

Zastosowanie

Produkt dedykowany jest do sterowania i ochrony napędów o mocy znamionowej do 9 kW przy napięciu 400 V AC (kategoria użytkowania AC-3) oraz 5,5 kW przy napięciu 230 V AC. Idealnie sprawdza się w:

• Układach wentylacji i klimatyzacji (HVAC).
• Systemach pomp i hydroforni.
• Liniach produkcyjnych i maszynach przemysłowych, gdzie wymagana jest wysoka niezawodność łączeniowa.
• Szafach sterowniczych o ograniczonej przestrzeni, dzięki kompaktowej budowie i dowolnemu kierunkowi zasilania energią.

Wskazówki Montażowe

Montaż wyłącznika PKZM0-20-SPI32 powinien być przeprowadzony przez wykwalifikowany personel. Aparat przystosowany jest do montażu na standardowej szynie DIN. Dzięki technologii Push-In, przewody o odpowiednim przekroju należy wprowadzić bezpośrednio do zacisku, co zapewnia optymalny styk elektryczny. Należy pamiętać, że stopień ochrony aparatu to IP20, natomiast zacisków IP00, co sugeruje montaż w odpowiedniej obudowie lub rozdzielnicy. Urządzenie może pracować w szerokim zakresie temperatur otoczenia: od -25°C do +55°C w stanie otwartym, co pozwala na jego eksploatację w zróżnicowanych warunkach hal produkcyjnych.

FAQ

• Czy wyłącznik posiada zabezpieczenie termiczne? Tak, urządzenie jest wyposażone w regulowany wyzwalacz termiczny chroniący przed przeciążeniem w zakresie 16-20 A.
• Jaki jest maksymalny prąd wyzwalacza zwarciowego? Wyzwalacz zwarciowy jest ustawiony na wartość maksymalną 310 A, co zapewnia skuteczną ochronę przed nagłymi skokami prądu.
• Czy kierunek zasilania ma znaczenie? Nie, konstrukcja wyłącznika pozwala na dowolny kierunek zasilania energią, co znacznie ułatwia projektowanie i prefabrykację rozdzielnic.
• W jakich temperaturach można przechowywać urządzenie? Dopuszczalna temperatura przechowywania wynosi od -40°C do +80°C.
