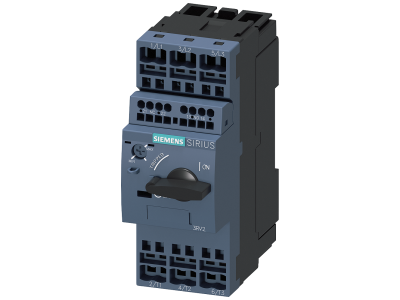

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 14-20A, wyzw. N 260A | 3RV2021-4BA25 Siemens

Alternatywny kod produktu: 3RV20214BA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2021-4BA25 to kompaktowe urządzenie ochrony silnika o klasie wyzwalania termicznego Class 10, przeznaczone do bezpiecznego wyłączania w przypadku przeciążenia i zwarcia. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastaw 14–20 A oraz wyzwalacz zwarciowy o prądzie zadziałania 260 A, zapewnia skuteczną ochronę odbiorników i instalacji. Dzięki dopuszczeniom międzynarodowym oraz pracy przy prądzie stałym sprawdza się w różnorodnych aplikacjach przemysłowych.

• Klasa wyzwalania Class 10: optymalna charakterystyka termiczna dla silników o standardowym rozruchu, minimalizująca ryzyko wyłączeń zwarciowych przy jednoczesnej ochronie przed przegrzaniem.
• Wyzwalacz przeciążeniowy 14–20 A: precyzyjna nastawa umożliwia dopasowanie do prądu znamionowego silnika, zabezpieczając przed przeciążeniem i wydłużając żywotność urządzenia.
• Wyzwalacz zwarciowy 260 A: szybkie odcięcie prądu zwarciowego chroni styki wyłącznika i dalszą instalację przed uszkodzeniami.
• Uniwersalność stosowania: przeznaczony do ochrony silników IE3/IE4, pracy w sieciach IT, a także w strefach zagrożonych wybuchem (ATEX/IEC Ex).
• Kompaktowa konstrukcja: niskie ciepło odlotowe ułatwia montaż w odgałęzieniach odbiorników, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, a także dopuszczenia ATEX i IEC Ex do zastosowań w środowiskach zagrożonych wybuchem. Urządzenie posiada certyfikat CE i jest zgodne z dyrektywami unijnymi.

Zastosowanie

Dzięki szerokiemu zakresowi nastaw i odporności na wpływy klimatyczne wyłącznik Siemens 3RV2021-4BA25 znajduje zastosowanie w wielu gałęziach przemysłu i automatyki budynkowej.

• Ochrona silników elektrycznych (w tym IE3/IE4) przed przeciążeniem i zwarciem w szafach sterowniczych.
• Zabezpieczenie kombinacji rozruchowych – stycznik + wyłącznik silnikowy w układach rozruchu bezpośredniego.
• Stosowanie jako wyłącznik główny i awaryjny w maszynach i urządzeniach przemysłowych.
• Praca w strefach zagrożonych wybuchem (ATEX/IEC Ex) przy zachowaniu odpowiednich warunków montażu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Moment dokręcania zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta – przekrój dobrać do prądu znamionowego obwodu. Nieużywane wyzwalacze pomocnicze (opcjonalne) należy zaślepić zgodnie z instrukcją.

FAQ

• Czy wyłącznik może pracować z silnikami o podwyższonej sprawności IE3/IE4? Tak, Class 10 oraz zakres nastaw 14–20 A są przystosowane do ochrony termicznej silników IE3/IE4. Należy jednak sprawdzić, czy prąd znamionowy silnika mieści się w zakresie nastaw.
• Jaki jest stopień ochrony wyłącznika? W danych producenta nie podano konkretnego stopnia IP – standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20. W przypadku pracy w strefie wilgotnej lub zapylonej należy stosować dodatkowe osłony.
• Czy można stosować wyłącznik w obwodach prądu stałego? Tak, urządzenie jest przystosowane do przełączania prądu stałego, co wynika z opisu serii SIRIUS. Należy jednak uwzględnić obniżenie prądu znamionowego względem wartości AC zgodnie z dokumentacją.
