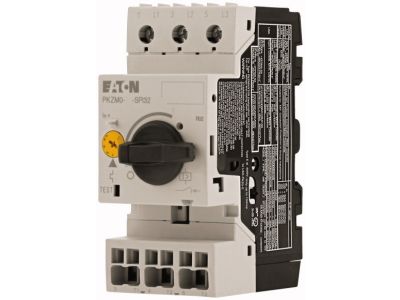

Wyłącznik silnikowy 3P, 7,5kW, 10-16A, zaciski śrubowe/Push-In , PKZM0-16-SPI32 | 199200 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0, o numerze katalogowym 199200 (model PKZM0-16-SPI32), to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 16 A oraz szerokim zakresem nastaw wyzwalacza przeciążeniowego od 10 do 16 A, co pozwala na precyzyjne dopasowanie ochrony do parametrów konkretnego silnika elektrycznego. Wyłącznik oferuje znamionową moc pracy dla kategorii AC-3 przy napięciu 400 V na poziomie 7,5 kW, co czyni go idealnym rozwiązaniem dla standardowych napędów maszynowych.

• Wyzwalacz termomagnetyczny: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (prąd wyzwalacza zwarciowego do 248 A).
• Zdolność zwarciowa: Wysoka znamionowa zwarciowa zdolność łączeniowa Icu wynosząca 50 kA przy 400 V AC gwarantuje bezpieczeństwo instalacji nawet w trudnych warunkach sieciowych.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię lub zanik fazy chroni uzwojenia silnika przed przegrzaniem i awarią.
• Innowacyjne zaciski: Wykorzystanie technologii Push-In oraz tradycyjnych zacisków śrubowych pozwala na szybki i pewny montaż przewodów, redukując czas instalacji.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło, które umożliwia łatwą obsługę oraz szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku w profesjonalnych systemach automatyki i rozdziału energii. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz normy VDE 0660. Dzięki temu użytkownik ma pewność, że urządzenie zachowuje powtarzalność parametrów ochronnych i wysoką trwałość mechaniczną oraz elektryczną.

Zastosowanie

Wyłącznik PKZM0-16-SPI32 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie szaf sterowniczych, centrach sterowania silnikami (MCC) oraz w indywidualnych układach napędowych. Jest dedykowany do ochrony silników klatkowych o mocy do 7,5 kW przy napięciu 400 V (lub 4 kW przy 230 V). Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten jest niezwykle elastyczny w implementacji, sprawdzając się zarówno w prostych maszynach, jak i złożonych liniach technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Pozycja montażowa: Aparat przystosowany jest do montażu na standardowej szynie DIN (TH35). Kierunek zasilania jest dowolny, co ułatwia prowadzenie oprzewodowania w rozdzielnicy.
• Podłączenie przewodów: Dzięki zaciskom Push-In/śrubowym należy upewnić się, że przewody są odizolowane na odpowiedniej długości i pewnie osadzone w zaciskach, aby zminimalizować rezystancję zestyku.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali wyzwalacza przeciążeniowego (zakres 10-16 A).
• Warunki otoczenia: Należy zapewnić odpowiednią wentylację wewnątrz obudowy, szczególnie przy montażu kilku aparatów obok siebie, aby nie przekroczyć dopuszczalnej temperatury pracy.

FAQ

• Czy wyłącznik posiada ochronę przed zanikiem fazy? Tak, urządzenie jest wyposażone w funkcję czułości na zanik fazy, co jest kluczowe dla ochrony silników trójfazowych przed asymetrią obciążenia.
• Jaki jest stopień ochrony tego urządzenia? Sam aparat posiada stopień ochrony IP20, natomiast zaciski charakteryzują się stopniem IP00, co wymaga montażu w odpowiedniej obudowie lub rozdzielnicy.
• Czy mogę zasilać wyłącznik od dołu? Tak, producent dopuszcza dowolny kierunek zasilania energią, co znacznie ułatwia projektowanie układów szynowych i kablowych.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten model? Przy standardowym napięciu sieciowym 400 V AC, wyłącznik jest przeznaczony dla silników o mocy do 7,5 kW w kategorii AC-3.
