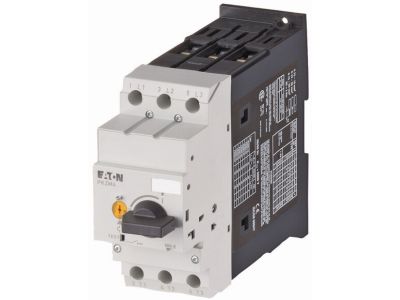

Wyłącznik silnikowy 3P, 7,5kW, 10-16A, zaciski śrubowe, PKZM4-16 | 222350 Eaton

Alternatywny kod produktu: PKZM4-16

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3-biegunowy z serii PKZM4-16 (symbol 222350) przeznaczony do ochrony silników o mocy do 7,5 kW. Wyposażony w regulowany wyzwalacz przeciążeniowy w zakresie 10–16 A oraz wyzwalacz zwarciowy bez opóźnienia, czuły na brak fazy. Napięcie pracy 690 V, stopień ochrony IP20. Zaciski śrubowe ułatwiają pewne podłączenie przewodów.

• Regulowany wyzwalacz przeciążeniowy (10–16 A): Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, chroniąc go przed przegrzaniem i uszkodzeniem w przypadku długotrwałego przeciążenia.
• Wyzwalacz zwarciowy bez opóźnienia: Błyskawicznie odłącza obwód w razie zwarcia, minimalizując ryzyko uszkodzenia silnika i instalacji.
• Czułość na brak fazy: Dodatkowa ochrona – w przypadku zaniku jednej z faz wyłącznik natychmiast reaguje, zapobiegając pracy silnika w stanie niepełnofazowym.
• Znamionowe napięcie pracy Ue = 690 V: Gwarantuje bezpieczną pracę w obwodach o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem (VDE 0106 cz.100): Chroni przed przypadkowym kontaktem z elementami pod napięciem, zwiększając bezpieczeństwo obsługi w rozdzielnicy.
• Akcesoria rozszerzające (łącznik pomocniczy, wyzwalacz napięcia): Umożliwiają sygnalizację stanu pracy oraz sterowanie zdalne, co zwiększa elastyczność systemu.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik silnikowy PKZM4-16 dedykowany jest do ochrony i sterowania trójfazowymi silnikami asynchronicznymi w warunkach przemysłowych. Sprawdza się w układach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Sterowanie silnikami w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Zabezpieczenie napędów w transporcie wewnętrznym (taśmociągi, dźwigi).
• Element rozdzielnic przemysłowych i szaf sterowniczych w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie mocowane jest na szynie DIN TH35 lub za pomocą śrub (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do prądu znamionowego 16 A oraz wymaganego spadku napięcia. Zaciski śrubowe dokręcaj z momentem podanym w instrukcji producenta.

FAQ

• Czy wyłącznik silnikowy ma podświetlenie? Nie, model PKZM4-16 nie jest wyposażony w podświetlenie. Sygnalizację stanu można uzyskać poprzez montaż łącznika pomocniczego (akcesorium).
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony wynosi IP20 – zapewnia ochronę przed przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm oraz przed dotknięciem. Urządzenie przeznaczone do zabudowy w rozdzielnicy.
• Czy można podłączyć wyzwalacz napięcia do tego modelu? Tak, wyłącznik został zaprojektowany z myślą o współpracy z akcesoriami, w tym z wyzwalaczem napięcia (np. do zdalnego wyłączania). Montaż należy wykonać zgodnie z instrukcją.
