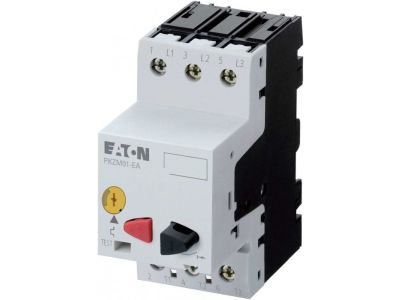

Wyłącznik silnikowy 3P, 7,5kW, 10-16A, zaciski śrubowe, PKZM01-16-EA | 189891 Eaton

Alternatywny kod produktu: PKZM01-16-EA

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-16-EA (symbol 189891) to trójbiegunowy aparat zabezpieczający silniki elektryczne o mocy do 7,5 kW. Wyposażony w regulowany wyzwalacz przeciążeniowy (zakres nastaw 10–16 A) oraz bezzwłoczny wyzwalacz zwarciowy, zapewnia kompleksową ochronę przed przeciążeniem i zwarciem. Czułość na zanik fazy zapobiega pracy silnika przy braku jednej fazy. Wymiar montażowy nasadki 45 mm ułatwia integrację z osprzętem sterowniczym. Obudowa o stopniu ochrony IP20 i zaciski śrubowe gwarantują bezpieczne i trwałe połączenie.

• Regulowany wyzwalacz przeciążeniowy (10–16 A): precyzyjne dopasowanie charakterystyki wyłączenia do prądu znamionowego silnika, eliminuje ryzyko przegrzania uzwojeń przy długotrwałym przeciążeniu.
• Bezzwłoczny wyzwalacz zwarciowy: natychmiastowe odcięcie obwodu w przypadku zwarcia, chroni silnik i instalację przed skutkami prądów zwarciowych.
• Czułość na zanik fazy: automatyczne wyłączenie przy braku jednej z faz zasilania, zapobiega pracy silnika w trybie asymetrycznym – ogranicza ryzyko uszkodzenia uzwojeń.
• Mocowanie śrubowe i zatrzaskowe: możliwość montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej – elastyczność instalacji w rozdzielnicy.
• Znamionowe napięcie robocze Ue 440 V: kompatybilność z sieciami trójfazowymi 230/400 V, zapewnia bezpieczną pracę w typowych instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Wyłącznik silnikowy PKZM01-16-EA spełnia wymagania normy IEC/EN 60947 (aparatura niskonapięciowa). Zabezpieczenie przed dotykiem części czynnych zgodne z VDE 0106 część 100. Posiada stopień ochrony IP20 oraz oznakowanie CE.

Zastosowanie

Wyłącznik silnikowy przeznaczony jest do zabezpieczania i sterowania silnikami elektrycznymi w instalacjach trójfazowych. Sprawdza się w aplikacjach wymagających niezawodnej ochrony przed przeciążeniem, zwarciem i zanikiem fazy.

• Ochrona silników w maszynach przemysłowych (pompy, wentylatory, sprężarki, przenośniki).
• Sterowanie silnikami w systemach HVAC (nagrzewnice, klimatyzatory).
• Zabezpieczenie agregatów sprężarkowych, obrabiarek i urządzeń dźwigowych.
• Automatyka budynkowa – ochrona silników bram, rolet i wind.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuj na szynie TH35 (DIN) lub przykręć do podłoża za pomocą otworów montażowych. Dobierz przekrój przewodów zgodnie z obciążalnością prądową (min. 1,5 mm² dla obwodów sterowniczych, zalecany 2,5–4 mm² dla obwodów głównych). Zaciski śrubowe dokręcaj momentem 1,2 Nm (zgodnie z dokumentacją producenta). Przed pierwszym uruchomieniem ustaw zakres wyzwalacza przeciążeniowego na prąd znamionowy silnika.

FAQ

• Czy wyłącznik silnikowy nadaje się do pracy ciągłej? Tak, wyłącznik silnikowy PKZM01-16-EA jest przystosowany do ciągłej pracy w obwodach silnikowych przy prądzie do 16 A i napięciu 440 V. Wyzwalacz termiczny zapewnia charakterystykę opóźnioną, odpowiednią dla standardowych rozruchów silników.
• Jaką funkcję pełni czułość na zanik fazy? W przypadku zaniku jednej z faz zasilania wyłącznik natychmiast rozłącza obwód, chroniąc silnik przed pracą na dwóch fazach – zjawisko to grozi przeciążeniem i uszkodzeniem uzwojeń.
• Czy można zastosować dodatkowe akcesoria, np. styki pomocnicze? Tak, do tego modelu dostępne są moduły styków pomocniczych oraz wyzwalacz napięciowy (patrz akcesoria producenta). Umożliwiają one sygnalizację stanu łącznika lub zdalne wyłączenie awaryjne.
