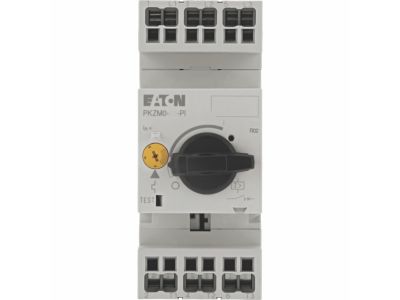

Wyłącznik silnikowy 3P, 7,5kW, 10-16A, Zaciski sprężynowe Push-In, PKZM0-16-PI | 199159 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0-16-PI to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych, łączące w sobie niezawodność tradycyjnej aparatury modułowej z nowoczesną technologią montażu. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 16 A oraz szerokim zakresem nastaw wyzwalacza przeciążeniowego od 10 do 16 A, co pozwala na precyzyjne dopasowanie ochrony do parametrów znamionowych silnika. Dzięki zastosowaniu innowacyjnych zacisków sprężynowych typu Push-In, instalacja staje się szybsza i bardziej odporna na wstrząsy oraz poluzowanie przewodów w czasie eksploatacji.

• Wyzwalacz termomagnetyczny: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (prąd wyzwalacza zwarciowego do 248 A).
• Czułość na zanik fazy: Zintegrowany mechanizm chroni silnik przed asymetrią zasilania, co jest kluczowe dla uniknięcia kosztownych awarii uzwojeń.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 50 kA, co gwarantuje bezpieczeństwo instalacji w wymagających warunkach przemysłowych.
• Ergonomiczne pokrętło: Wyraźny wskaźnik stanu pracy i łatwa obsługa manualna elementu wykonawczego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej, oraz normy VDE 0660. Urządzenie posiada stopień ochrony IP20 zarówno dla obudowy aparatu, jak i zacisków, co zapewnia ochronę przed przypadkowym dotykiem części pod napięciem zgodnie z obowiązującymi przepisami BHP w elektroenergetyce.

Zastosowanie

Wyłącznik PKZM0-16-PI jest dedykowany do sterowania i ochrony silników klatkowych w kategorii użytkowania AC-3. Przy napięciu 400 V AC pozwala na bezpieczną pracę silników o mocy znamionowej do 7,5 kW, natomiast przy napięciu 230 V AC obsługuje jednostki o mocy do 4 kW. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten znajduje zastosowanie w:

• Układach wentylacji i klimatyzacji (HVAC),
• Liniach produkcyjnych i maszynach przemysłowych,
• Systemach pomp i hydroforni,
• Szafach sterowniczych automatyki budynkowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami mogą być montowane bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic. Należy pamiętać o zachowaniu odpowiednich warunków otoczenia – temperatura przechowywania nie powinna przekraczać zakresu od -40°C do +80°C. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza przeciążeniowego na skali pokrętła, zgodnie z prądem znamionowym In silnika podanym na tabliczce znamionowej.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In zapewnia stały docisk przewodu, eliminując problem luzowania się styków pod wpływem drgań, co jest częstym zjawiskiem w tradycyjnych zaciskach śrubowych.
• Czy wyłącznik może pracować w dowolnej pozycji? Tak, konstrukcja aparatu pozwala na dowolny kierunek zasilania energią, co znacznie ułatwia projektowanie układu szyn i okablowania wewnątrz szafy.
• Jaka jest maksymalna moc silnika, którą może zabezpieczyć ten model? Przy standardowym napięciu sieciowym 400 V AC, wyłącznik jest przeznaczony dla silników o mocy do 7,5 kW.
