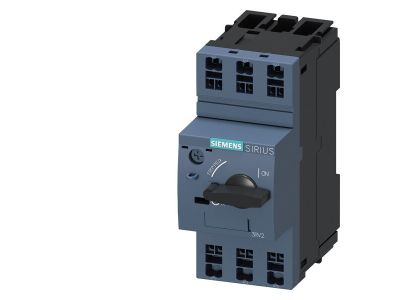

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 11-16A, wyzw. N 208A | 3RV2011-4AA20 Siemens

Alternatywny kod produktu: 3RV20114AA20

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS w rozmiarze S00, model 3RV2011-4AA20, zapewnia kompleksową ochronę silników elektrycznych przed przeciążeniem i zwarciem. Dzięki klasie wyzwalacza termicznego Class 10 i nastawie prądu w zakresie 11–16 A pozwala precyzyjnie dopasować zabezpieczenie do parametrów silnika. Wyzwalacz zwarciowy nastawiony na 208 A gwarantuje szybkie odłączenie w przypadku zwarcia. Kompaktowa obudowa rozmiaru S00 oszczędza miejsce w szafie sterowniczej.

• Klasa wyzwalacza termicznego Class 10: zapewnia szybkie wyzwolenie w przypadku przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem.
• Zakres nastaw prądu wyzwalacza przeciążeniowego 11–16 A: umożliwia dokładne ustawienie zabezpieczenia zgodnie z prądem znamionowym silnika.
• Wyzwalacz zwarciowy nastawiony fabrycznie na 208 A: gwarantuje selektywne i bezpieczne odłączenie obwodu w razie zwarcia.
• Kompaktowa obudowa w rozmiarze S00: oszczędza miejsce w szafie sterowniczej, ułatwiając montaż w ograniczonej przestrzeni.
• Przeznaczenie do ochrony silników: dedykowany do zabezpieczania silników asynchronicznych w instalacjach przemysłowych i komercyjnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Spełnia wymagania bezpieczeństwa dla wyłączników silnikowych stosowanych w ochronie silników.

Zastosowanie

Wyłącznik silnikowy znajduje zastosowanie w układach ochrony napędów elektrycznych, szczególnie w przemyśle i automatyce budynkowej.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Stosowany w instalacjach wymagających selektywności przy zwarciu.
• W systemach automatyki do zabezpieczenia silników sterowanych przez styczniki.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków śrubowych – według dokumentacji producenta.

FAQ

• Czy wyłącznik silnikowy posiada podświetlenie lub sygnalizację LED? Standardowo wyłącznik nie ma wbudowanego podświetlenia. Sygnalizację stanu (np. zadziałania) można uzyskać przez zastosowanie opcjonalnych łączników pomocniczych.
• Jaki jest stopień ochrony wyłącznika? Wyłączniki silnikowe serii SIRIUS standardowo oferują stopień ochrony IP20, co zapewnia ochronę przed dotykiem w typowych warunkach zabudowy w rozdzielnicy.
• Jaka jest różnica między wyzwalaczem A i N? Wyzwalacz A (przeciążeniowy) nastawiany jest w zakresie 11–16 A i chroni silnik przed długotrwałym przeciążeniem. Wyzwalacz N (zwarciowy) jest ustawiony fabrycznie na 208 A i odpowiada za błyskawiczne odłączenie w przypadku zwarcia.
