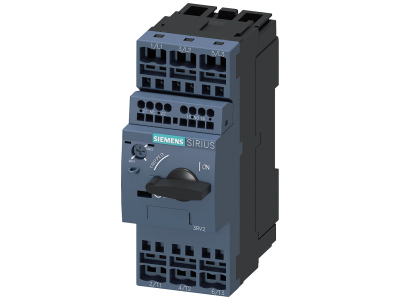

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 11-16A, wyzw. N 208A | 3RV2021-4AA25 Siemens

Alternatywny kod produktu: 3RV20214AA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2 o symbolu 3RV2021-4AA25 przeznaczony do ochrony silników przed przeciążeniem i zwarciem. Charakteryzuje się klasą wyzwalania termicznego Class 10, regulowanym prądem nastawczym w zakresie 11–16 A oraz wyzwalaczem zwarciowym o wartości 208 A. Urządzenie zapewnia bezpieczne odłączenie instalacji w warunkach awaryjnych, a kompaktowa budowa i niskie ciepło odlotowe ułatwiają montaż w rozdzielnicach. Przeznaczony do współpracy z silnikami IE3/IE4 oraz do zastosowań w sieciach IT.

• Klasa wyzwalania Class 10: szybkie zadziałanie w przypadku przeciążenia – chroni silnik przed przegrzaniem podczas rozruchu i pracy ciągłej.
• Regulowany prąd nastawczy 11–16 A: precyzyjne dopasowanie do znamionowego prądu silnika, eliminacja ryzyka zbędnych wyłączeń.
• Wyzwalacz zwarciowy 208 A: natychmiastowe odłączenie w razie zwarcia, zabezpiecza instalację i podłączone odbiorniki.
• Wszechstronne dopuszczenia: zgodność z normami IEC, certyfikaty UL/CSA oraz dopuszczenie ATEX/IEC Ex do stref zagrożonych wybuchem.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: oszczędność miejsca w szafie sterowniczej i mniejsze obciążenie termiczne sąsiednich urządzeń.

Zgodność z Normami

Wyłącznik 3RV2021-4AA25 spełnia wymagania międzynarodowych norm IEC oraz posiada certyfikaty UL/CSA. Dopuszczony do stosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex). Urządzenie oznakowano znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 znajduje zastosowanie w przemysłowych i komercyjnych instalacjach sterowania napędami. Sprawdza się zarówno jako podstawowe zabezpieczenie silnika, jak i w funkcji wyłącznika głównego lub awaryjnego.

• Ochrona silników IE3/IE4 przed przeciążeniem i zwarciem w szafach sterowniczych.
• Zabezpieczenie odbiorników i instalacji w rozdzielnicach głównych oraz podrozdzielnicach.
• Stosowanie jako wyłącznik główny i awaryjny w maszynach i urządzeniach.
• Praca w sieciach IT (izolowanych) – brak konieczności stosowania dodatkowych środków ochrony.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed przystąpieniem do prac należy upewnić się, że instalacja jest wyłączona spod napięcia.

FAQ

• Jaka jest klasa wyzwalania termicznego tego wyłącznika? Klasa Class 10 – oznacza szybkie zadziałanie w przypadku przeciążenia, co chroni silnik przed przegrzaniem już podczas rozruchu.
• Jaki jest zakres nastawy prądu przeciążeniowego? Regulowany w zakresie 11–16 A, co pozwala precyzyjnie dopasować ochronę do prądu znamionowego chronionego silnika.
• Czy wyłącznik posiada wbudowany styk pomocniczy? W standardowej wersji brak wbudowanego styku pomocniczego, jednak istnieje możliwość dołączenia zewnętrznego łącznika pomocniczego z rodziny akcesoriów SIRIUS.
