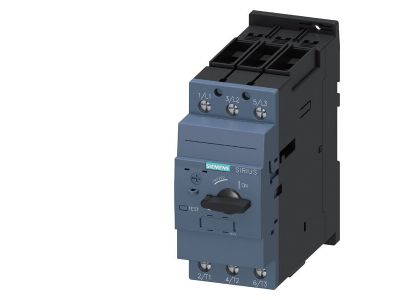

Wyłącznik Ochrona silnika, Class 20, wyzw. A 9,5-14A, wyzw. N | 3RV2031-4SB10 Siemens

Alternatywny kod produktu: 3RV20314SB10

Opis i Kluczowe Cechy

Wyłącznik ochrony silnika Siemens 3RV2031-4SB10 z serii SIRIUS 3RV2 to zaawansowane urządzenie do zabezpieczania silników elektrycznych przed przeciążeniem i zwarciem. Wyposażony w regulowany wyzwalacz termiczny klasy 20 w zakresie 9,5–14 A oraz wyzwalacz zwarciowy (N), zapewnia kompleksową ochronę i niezawodność w pracy z silnikami IE3/IE4.

• Prąd nastawczy 9,5–14 A (wyzwalacz A): Umożliwia precyzyjne dopasowanie ochrony przeciążeniowej do znamionowego prądu silnika, zapobiegając przegrzaniu uzwojeń przy jednoczesnym unikaniu zbędnych wyłączeń podczas normalnej pracy.
• Klasa wyzwalacza termicznego Class 20: Gwarantuje odpowiednie opóźnienie wyzwalania przy rozruchu silników o normalnym charakterze rozruchowym, co zapobiega fałszywym zadziałaniom i zapewnia ciągłość procesu.
• Wyzwalacz zwarciowy (N): Szybkie i selektywne wyłączenie w przypadku zwarcia – minimalizuje ryzyko uszkodzenia silnika, przewodów i aparatury sterowniczej.
• Dopuszczenia IEC/UL/CSA i ATEX/IEC Ex: Potwierdzają uniwersalność zastosowania na całym świecie oraz możliwość montażu w strefach zagrożonych wybuchem (zgodnie z dyrektywą ATEX i normą IEC Ex).
• Kompaktowa konstrukcja z niskim ciepłem odlotowym: Umożliwia gęsty montaż w szafie sterowniczej bez ryzyka przegrzania sąsiednich urządzeń oraz oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodne z dyrektywą ATEX oraz standardem IEC Ex. Certyfikat CE potwierdza zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnej charakterystyce i szerokim dopuszczeniom, wyłącznik 3RV2031-4SB10 sprawdza się w wielu aplikacjach przemysłowych i instalacyjnych:

• Ochrona silników w układach napędowych pomp, wentylatorów, sprężarek, przenośników – zarówno w sieciach TN, IT, jak i w obwodach z silnikami IE3/IE4.
• Zabezpieczenie transformatorów oraz odbiorników wrażliwych na przeciążenia – jako wyłącznik w liniach odbiorczych.
• Stosowany jako wyłącznik główny i wyłącznik awaryjny w maszynach i urządzeniach wymagających bezpiecznego odcięcia zasilania.
• Praca w strefach zagrożonych wybuchem (ATEX / IEC Ex) – w przemyśle chemicznym, petrochemicznym, górniczym i innych.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od sieci. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Jaki jest zakres nastaw prądu przeciążeniowego w wyłączniku 3RV2031-4SB10? Zakres regulacji wyzwalacza termicznego (oznaczonego „A”) wynosi od 9,5 A do 14 A. Umożliwia to precyzyjne dopasowanie do znamionowego prądu silnika.
• Czy wyłącznik nadaje się do ochrony silników IE3/IE4? Tak, seria SIRIUS 3RV2 jest zoptymalizowana pod kątem nowoczesnych silników IE3/IE4 – zapewnia odpowiednią charakterystykę wyzwalania i niskie straty mocy, co potwierdzono w testach producenta.
• Czy można go stosować w strefach zagrożonych wybuchem? Tak, posiada dopuszczenia ATEX i IEC Ex, co umożliwia instalację w strefach gazowych i pyłowych (szczegółowa klasyfikacja zależy od konkretnej aplikacji – zalecamy weryfikację z kartą katalogową i przepisami miejscowymi).
