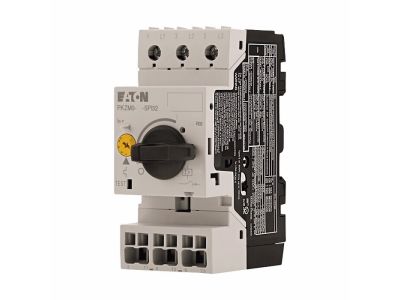

Wyłącznik silnikowy 3P, 5,5kW, 8-12A , zaciski śrubowe/Push-In , PKZM0-12-SPI32 | 199199 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM0-12-SPI32 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych o mocy znamionowej do 5,5 kW przy napięciu 400 V AC. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza przeciążeniowego od 8 do 12 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionej maszyny. Dzięki zastosowaniu wyzwalacza termomagnetycznego, aparat zapewnia skuteczną ochronę zarówno przed skutkami przeciążeń, jak i zwarć, osiągając przy tym wysoką znamionową zwarciową zdolność łączeniową Icu na poziomie 50 kA przy 400 V AC.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną ochronę układów trójfazowych.
• Czułość na zanik fazy: Zintegrowany mechanizm reaguje na asymetrię zasilania, chroniąc silnik przed przegrzaniem i awarią w przypadku utraty jednej z faz.
• Innowacyjne zaciski: Wykorzystanie technologii zacisków śrubowych oraz Push-In (SPI) znacząco przyspiesza proces oprzewodowania i gwarantuje trwałość połączenia elektrycznego.
• Wysoki prąd zwarciowy: Maksymalny prąd wyzwalacza zwarciowego wynosi aż 186 A, co gwarantuje błyskawiczne odcięcie zasilania w sytuacjach krytycznych.
• Ergonomiczne sterowanie: Wyposażenie w pokrętło umożliwia czytelną sygnalizację stanu pracy oraz łatwe ręczne załączanie i wyłączanie obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, oraz wytyczne VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowuje parametry bezpieczeństwa i wydajności wymagane w nowoczesnej automatyce i elektroenergetyce.

Zastosowanie

Wyłącznik PKZM0-12-SPI32 znajduje szerokie zastosowanie w sterowaniu i ochronie napędów w kategorii użytkowania AC-3. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC), gdzie chroni silniki wentylatorów.
• Układów pompowych w gospodarce wodno-ściekowej.
• Linii produkcyjnych i maszyn przemysłowych o mocy do 5,5 kW.
• Rozdzielnic modułowych, gdzie liczy się kompaktowa budowa i wysoka zdolność zwarciowa.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie DIN (TH35). Dzięki dowolnemu kierunkowi zasilania energią, instalator zyskuje dużą elastyczność podczas projektowania układu szyn i przewodów w rozdzielnicy. Należy pamiętać, że stopień ochrony zacisków wynosi IP00, co wymaga montażu urządzenia w odpowiedniej obudowie lub szafie sterowniczej zapewniającej ochronę przed dotykiem bezpośrednim (sam aparat posiada stopień ochrony IP20). Podczas instalacji w skrajnych temperaturach należy uwzględnić zakres pracy od -25°C do +55°C dla urządzeń otwartych, co gwarantuje stabilność charakterystyki wyzwalania.

FAQ

• Czy wyłącznik posiada wbudowane styki pomocnicze? Standardowa wersja PKZM0 skupia się na funkcji ochronnej; dodatkowe styki pomocnicze (NHI lub AGM) można zamontować jako akcesoria boczne lub czołowe.
• Jaki jest maksymalny prąd ciągły urządzenia? Znamionowy prąd ciągły Iu wynosi 12 A, co odpowiada górnej granicy nastawy wyzwalacza przeciążeniowego.
• Czy urządzenie może pracować w niskich temperaturach? Tak, dopuszczalna temperatura przechowywania wynosi od -40°C do +80°C, a temperatura pracy w obudowie zaczyna się od -25°C.
