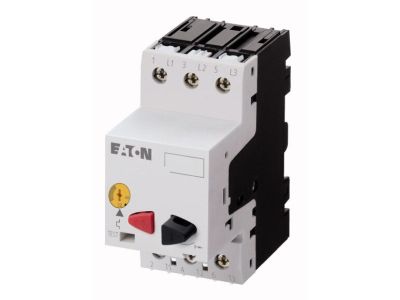

Wyłącznik silnikowy 3P, 5,5kW, 8-12A, zaciski śrubowe, PKZM01-12 | 278485 Eaton

Alternatywny kod produktu: PKZM01-12

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-12 (symbol 278485) to trójbiegunowy aparat zabezpieczający przystosowany do ochrony odbiorników o mocy do 5,5 kW. Regulowany zakres prądu nastawczego 8–12 A pozwala precyzyjnie dopasować zabezpieczenie do znamionowego prądu silnika, a wbudowany wyzwalacz zwarciowy o zdolności wyłączania 50 kA gwarantuje skuteczne przerwanie obwodu w przypadku zwarcia. Zaciski śrubowe umożliwiają pewne i trwałe przyłączenie przewodów, a przyciskowa obsługa ułatwia ręczne załączanie i wyłączanie.

• Trójbiegunowy (3P): Zabezpiecza wszystkie trzy fazy silnika lub innego odbiornika trójfazowego w jednym urządzeniu.
• Regulowany prąd nastawczy 8–12 A: Umożliwia dokładne ustawienie progu przeciążeniowego odpowiedniego dla chronionego silnika, minimalizując ryzyko niepotrzebnych wyłączeń.
• Zdolność wyłączania zwarciowego 50 kA: Zapewnia bezpieczne przerwanie prądu zwarciowego w całym typoszeregu, chroniąc instalację i odbiornik przed uszkodzeniem.
• Wbudowany wyzwalacz zwarciowy (stały) oraz przeciążeniowy (regulowany): Łączy ochronę przed skutkami przeciążeń i zwarć w jednym kompaktowym urządzeniu.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów w rozdzielnicy, bez potrzeby stosowania specjalistycznych narzędzi.

Zgodność z Normami

Wyłącznik silnikowy PKZM01-12 jest zgodny z wymaganiami europejskich norm dotyczących aparatury zabezpieczeniowej oraz posiada certyfikat CE. Jego konstrukcja opiera się na standardzie DIN, co zapewnia kompatybilność z typowymi systemami rozdzielnic modułowych.

Zastosowanie

Dzięki regulowanemu prądowi nastawczemu i wysokiej zdolności wyłączania, wyłącznik PKZM01-12 sprawdza się w różnorodnych obwodach sterowania i zasilania.

• Ochrona silników elektrycznych o mocy do 5,5 kW przed przeciążeniem i zwarciem w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie transformatorów małej mocy oraz odbiorników trójfazowych w maszynach i urządzeniach.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik główny lub zabezpieczenie obwodu odbiornika.
• Praca w układach automatyki budynkowej i sterowania procesami, gdzie wymagana jest niezawodna ochrona przy przeciążeniach i zwarciach.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKZM01-12 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy modułowej. Przekrój przyłączanych przewodów należy dobrać do rzeczywistego prądu obciążenia oraz wymagań norm. Momenty dokręcania zacisków śrubowych stosuj zgodnie z zaleceniami producenta (podanymi w instrukcji montażu dołączonej do urządzenia).

FAQ

• Czy wyłącznik silnikowy PKZM01-12 ma podświetlenie lub sygnalizację LED? Nie, w danych wyjściowych nie wskazano wyposażenia w podświetlenie ani wskaźnik LED. Urządzenie posiada jedynie mechaniczny wskaźnik zadziałania (jeśli występuje – brak danych w źródle), a stan załączenia/wyłączenia można sprawdzić po położeniu dźwigni przyciskowej.
• Jaki stopień ochrony (IP) ma ten wyłącznik? W udostępnionych danych nie podano stopnia ochrony. W typowej aparaturze modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20, jednak aby potwierdzić szczegóły dla konkretnego modelu, należy sprawdzić kartę katalogową producenta.
• Jak działa tryb pracy wyzwalacza – czy jest to wyzwalacz termiczny, czy elektromagnetyczny? Wyłącznik wyposażony jest w wbudowany wyzwalacz zwarciowy (elektromagnetyczny) o stałym progu zadziałania oraz wyzwalacz przeciążeniowy (termiczny) z regulowaną nastawą prądu w zakresie 8–12 A. Taka konstrukcja zapewnia selektywną ochronę przed oboma rodzajami zakłóceń.
