Wyłącznik silnikowy 3P, 5,5kW, 8-12A, Zaciski sprężynowe Push-In, PKZM0-12-PI | 199158 Eaton

Opis i Kluczowe Cechy

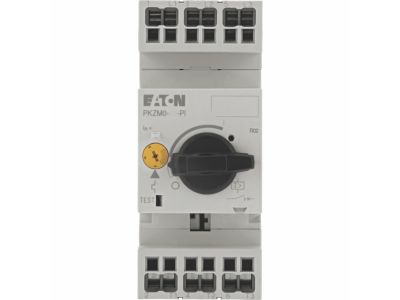

Wyłącznik silnikowy EATON PKZM0-12-PI o numerze katalogowym 199158 to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych, łączące w sobie niezawodność serii PKZM0 z nowoczesną technologią zacisków sprężynowych Push-In. Urządzenie zostało zaprojektowane do pracy z silnikami o mocy znamionowej do 5,5 kW przy napięciu 400 V AC. Wyłącznik oferuje regulowany zakres wyzwalacza przeciążeniowego od 8 do 12 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do charakterystyki konkretnego silnika. Znamionowy prąd ciągły Iu wynosi 12 A, a zintegrowany wyzwalacz zwarciowy reaguje błyskawicznie przy prądzie maksymalnym do 186 A.

• Technologia Push-In: Zastosowanie zacisków sprężynowych pozwala na beznarzędziowy montaż przewodów, co znacząco skraca czas instalacji i eliminuje ryzyko poluzowania się styków pod wpływem drgań.
• Ochrona Termomagnetyczna: Urządzenie posiada wbudowane zabezpieczenie termiczne chroniące przed przeciążeniem oraz wyzwalacz magnetyczny reagujący na zwarcia.
• Czułość na zanik fazy: Kluczowa funkcja chroniąca silnik przed asymetrią zasilania i przegrzaniem uzwojeń w przypadku awarii jednej z faz.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 50 kA przy 400 V AC gwarantuje bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych aplikacjach B2B. Wyłącznik PKZM0-12-PI jest zgodny z normą IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz z wytycznymi VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten może być stosowany w systemach sterowania na całym świecie, zapewniając powtarzalność parametrów i pełną kompatybilność elektromagnetyczną.

Zastosowanie

Wyłącznik silnikowy EATON PKZM0-12-PI znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest idealnym wyborem do zabezpieczania silników klatkowych w układach wentylacji, pompach, przenośnikach taśmowych oraz maszynach obróbczych. Dzięki kategorii użytkowej AC-3, aparat doskonale radzi sobie z prądami rozruchowymi silników o mocy 3 kW (przy 230 V) oraz 5,5 kW (przy 400 V). Możliwość dowolnego kierunku zasilania energią ułatwia projektowanie rozdzielnic i optymalizację prowadzenia okablowania.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN (TS35). Dzięki zaciskom typu Push-In, przewody sztywne lub elastyczne z tulejkami można montować poprzez proste wciśnięcie w gniazdo zaciskowe. Stopień ochrony IP20 oznacza, że aparat jest zabezpieczony przed dostępem do części niebezpiecznych palcem, jednak wymaga montażu w odpowiedniej obudowie lub rozdzielnicy. Podczas instalacji należy zwrócić uwagę na temperaturę otoczenia – urządzenie pracuje stabilnie w zakresie od -25°C do +55°C w stanie otwartym. Ergonomiczne pokrętło umożliwia jasną sygnalizację stanu pracy oraz łatwe resetowanie po zadziałaniu zabezpieczeń.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In zapewnia stałą siłę docisku przez cały okres eksploatacji, co eliminuje konieczność serwisowego dociągania śrub, typowego dla zacisków śrubowych.
• Jaki jest maksymalny prąd zwarciowy, który może przerwać ten wyłącznik? Urządzenie posiada znamionową zwarciową zdolność łączeniową Icu wynoszącą 50 kA przy napięciu 400 V AC.
• Czy wyłącznik posiada funkcję testową? Tak, konstrukcja serii PKZM0 umożliwia weryfikację poprawności działania mechanizmu wyzwalającego, co jest kluczowe podczas okresowych przeglądów instalacji elektrycznej.
