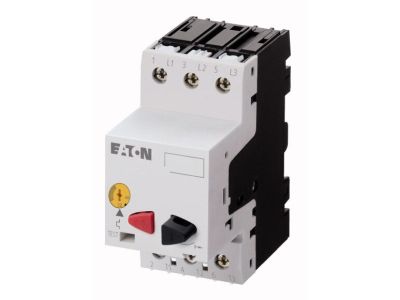

Wyłącznik silnikowy 3P, 4kW, 6,3-10A , zaciski śrubowe, PKZM01-10 | 278484 Eaton

Alternatywny kod produktu: PKZM01-10

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-10 (indeks 278484) to trójbiegunowe urządzenie zabezpieczające przeznaczone do ochrony odbiorników o prądzie znamionowym do 16 A. Posiada zdolność wyłączania zwarciowego do 50 kA w całym typoszeregu, co zapewnia skuteczne przerwanie zwarć bez ryzyka uszkodzenia instalacji. Wbudowany wyzwalacz zwarciowy z fabrycznie ustawionym progiem zadziałania oraz regulowany wyzwalacz przeciążeniowy (6,3–10 A) umożliwiają precyzyjne dopasowanie do chronionego odbiornika.

• Regulowany prąd nastawczy 6,3–10 A: umożliwia optymalne dopasowanie do silników i transformatorów, minimalizując ryzyko przeciążeń.
• Zdolność wyłączania zwarciowego 50 kA: gwarantuje bezpieczne przerwanie wysokich prądów zwarciowych, chroniąc zarówno odbiornik, jak i instalację.
• Wbudowany wyzwalacz zwarciowy (fabrycznie ustawiony): zapewnia natychmiastową reakcję na zwarcie, skracając czas przepływu prądu zwarciowego.
• Zaciski śrubowe: umożliwiają pewne i trwałe połączenie przewodów – przekrój należy dobrać zgodnie z dokumentacją techniczną.
• Przeznaczenie do ochrony silników i transformatorów: typowe zastosowanie w automatyce przemysłowej oraz rozdzielnicach głównych i podrozdzielnicach.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja spełnia wymagania stawiane aparaturze modułowej do ochrony silników.

Zastosowanie

Wyłącznik silnikowy PKZM01-10 znajduje zastosowanie w ochronie i sterowaniu odbiornikami w instalacjach przemysłowych oraz komercyjnych.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów małej mocy.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach.
• Jako element ochronny w liniach zasilających maszyny i urządzenia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki środowiskowe.

FAQ

• Jaki jest zakres nastawy prądowej? Regulowany zakres prądu nastawczego wynosi od 6,3 do 10 A.
• Czy wyłącznik ma zdolność wyłączania zwarciowego 50 kA? Tak, zdolność wyłączania zwarciowego w całym typoszeregu wynosi 50 kA.
• Jakie akcesoria są potrzebne do montażu? Do montażu na szynie TH35 nie są wymagane dodatkowe akcesoria, należy jedynie użyć przewodów o odpowiednim przekroju i zadbać o pewne połączenia śrubowe.
