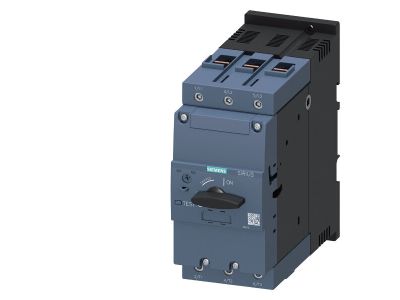

Wyłącznik S3, Ochrona silnika, CLASS 10, wyzw. A 80-100A, wyzw. N 1300 A | 3RV2041-4MA10 Siemens

Alternatywny kod produktu: 3RV20414MA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2041-4MA10 (wielkość S3) zapewnia kompleksową ochronę silników oraz odbiorników przed przeciążeniem i zwarciem. Urządzenie o klasie wyzwalacza przeciążeniowego CLASS 10 i zakresie nastawczym 80-100 A (wyzwalacz A) oraz wyzwalaczu zwarciowym I_N = 1300 A gwarantuje selektywne i bezpieczne wyłączanie w obwodach silnikowych. Kompaktowa konstrukcja i niskie ciepło odlotowe ułatwiają zabudowę w szafach sterowniczych, a dopuszczenia do pracy w strefach zagrożonych wybuchem (ATEX/IEC Ex) rozszerzają zakres zastosowań.

• Zakres nastawczy 80-100 A (CLASS 10): Precyzyjna ochrona przeciążeniowa silników, w tym energooszczędnych IE3/IE4, zapobiegająca przegrzaniu i uszkodzeniu uzwojeń.
• Wyzwalacz zwarciowy 1300 A: Błyskawiczne odcięcie prądu zwarciowego chroni instalację i odbiorniki przed skutkami zwarć, minimalizując ryzyko pożaru.
• Kompaktowa obudowa S3 z niskimi stratami ciepła: Oszczędność miejsca w rozdzielnicy oraz mniejsze obciążenie termiczne sąsiednich aparatów.
• Możliwość przyłączania śrubowego lub sprężynowego: Elastyczność montażu – połączenia sprężynowe zapewniają szybki, bezobsługowy i odporny na wibracje montaż, śrubowe – uniwersalność w tradycyjnych instalacjach.
• Opcjonalny łącznik pomocniczy (akcesoria): Możliwość sygnalizacji stanu wyłącznika (załączony/wyłączony/zadziałanie) dla systemów sterowania i PLC.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV2041-4MA10 posiada dopuszczenia na cały świat, w tym zgodność z normami IEC oraz UL/CSA. Urządzenie jest certyfikowane do stosowania w strefach zagrożonych wybuchem (ATEX oraz IEC Ex). Zastosowane rozwiązania spełniają wymagania dyrektyw niskonapięciowych i EMC, co potwierdza oznaczenie CE.

Zastosowanie

Dzięki szerokiemu zakresowi zabezpieczeń i uniwersalnym dopuszczeniom, wyłącznik 3RV2041-4MA10 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych.

• Ochrona silników asynchronicznych (IE2/IE3/IE4) w maszynach, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie przeciążeniowe i zwarciowe odbiorników w odgałęzieniach instalacji – stosowany jako wyłącznik główny i awaryjny wg norm bezpieczeństwa.
• Praca w strefach zagrożonych wybuchem (ATEX / IEC Ex) – w przemyśle chemicznym, wydobywczym i energetyce.
• Sterowanie i ochrona transformatorów oraz innych odbiorników w sieciach IT.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (maksymalnie do 100 A na wyjściu nastawy). Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją producenta. W przypadku stosowania przyłącza sprężynowego nie wymaga ono ponownego dokręcania. Przed pierwszym uruchomieniem należy sprawdzić poprawność nastawy zakresu prądowego i działanie wyzwalacza zwarciowego.

FAQ

• Jaki jest zakres nastawczy prądu przeciążeniowego? Wyłącznik posiada wyzwalacz przeciążeniowy (A) z nastawą od 80 A do 100 A, co pozwala dopasować ochronę do konkretnego silnika. Wartość ustawia się pokrętłem na froncie urządzenia.
• Czy wyłącznik nadaje się do silników IE3/IE4? Tak, urządzenie jest przystosowane do ochrony silników o wysokiej sprawności (IE3, IE4) dzięki niskiemu ciepłu odlotowemu i precyzyjnej charakterystyce przeciążeniowej CLASS 10.
• Co oznacza wyzwalacz zwarciowy 1300 A? To prąd, przy którym wyzwalacz zwarciowy (elektromagnetyczny) zadziała natychmiast, odłączając obwód w przypadku zwarcia. Wartość ta jest stała dla danego modelu i zapewnia selektywność w instalacji.
