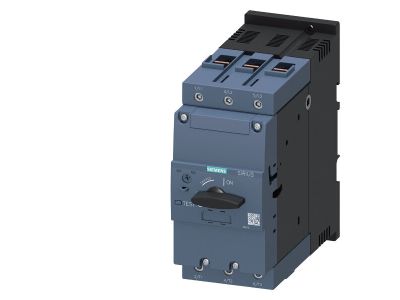

Wyłącznik S3, Ochrona silnika, CLASS 20 Wyzwalacz A 80-100A Wyzwalacz N 1300A | 3RV2042-4MB10 Siemens

Alternatywny kod produktu: 3RV20424MB10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 o symbolu 3RV2042-4MB10 przeznaczony do ochrony silników przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz przeciążeniowy o zakresie ustawienia 80–100 A (klasa 20) oraz wyzwalacz zwarciowy ustawiony na 1300 A. Kompaktowa konstrukcja i niskie ciepło odlotowe pozwalają na montaż w gęsto zabudowanych rozdzielnicach, zapewniając jednocześnie niezawodną ochronę nowoczesnych silników IE3/IE4.

• Wyzwalacz przeciążeniowy 80–100 A (klasa 20): Precyzyjna ochrona przed przeciążeniem, dostosowana do silników o długim czasie rozruchu – minimalizuje ryzyko przegrzania uzwojeń.
• Wyzwalacz zwarciowy 1300 A: Szybkie wyłączenie w przypadku zwarcia, ograniczające energię rażeniową i uszkodzenia instalacji.
• Niskie ciepło odlotowe: Dzięki zoptymalizowanej konstrukcji zmniejsza się obciążenie termiczne sąsiednich urządzeń, co umożliwia gęstsze rozmieszczenie aparatury w szafie sterowniczej.
• Kompaktowa budowa: Oszczędność miejsca na szynie DIN – idealne rozwiązanie do rozdzielnic o ograniczonej przestrzeni.
• Uniwersalność zastosowań: Wyłącznik nadaje się do ochrony silników, transformatorów, a także jako wyłącznik główny i awaryjny.

Zgodność z Normami

Wyłącznik silnikowy 3RV2042-4MB10 spełnia wymagania norm IEC, UL/CSA oraz posiada dopuszczenie ATEX i IEC Ex do stosowania w strefach zagrożonych wybuchem. Urządzenie oznakowane jest znakiem CE.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych i odbiorników przed skutkami przeciążeń i zwarć.

• Ochrona silników w napędach pomp, wentylatorów, sprężarek – zarówno w wersji IE3, jak i IE4.
• Stosowanie w odgałęzieniach odbiorników przemysłowych, gdzie istotne jest niskie ciepło odlotowe.
• Praca jako wyłącznik główny oraz awaryjny w maszynach i urządzeniach.
• Zastosowanie w sieciach IT (z izolowanym punktem neutralnym) – wymagana jest wówczas ocena doboru dla konkretnej konfiguracji.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową i wymogami instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastawy wyzwalacza przeciążeniowego? Zakres wynosi 80–100 A, a charakterystyka wyzwalania odpowiada klasie 20 – przeznaczona do silników o długim rozruchu.
• Czy wyłącznik nadaje się do silników IE3/IE4? Tak, w danych katalogowych producenta potwierdzono kompatybilność z silnikami IE3 i IE4, pod warunkiem prawidłowego ustawienia prądu wyzwalacza przeciążeniowego.
• Jaki jest prąd wyzwalacza zwarciowego? Wyłącznik fabrycznie wyposażony jest w wyzwalacz zwarciowy nastawiony na 1300 A.
