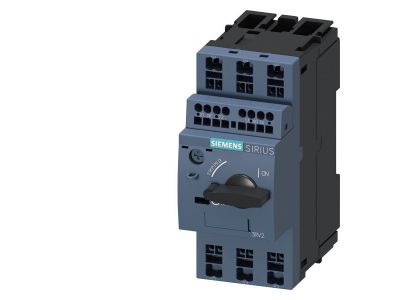

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 5,5-8A, wyzw. N 104A | 3RV2011-1HA25 Siemens

Alternatywny kod produktu: 3RV20111HA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3RV2011-1HA25 w rozmiarze S00 przeznaczony do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć i przeciążeń. Wyposażony w nastawialny wyzwalacz przeciążeniowy o zakresie 5,5–8 A (klasa wyzwalania Class 10) oraz stały wyzwalacz zwarciowy 104 A. Szerokość modułu odpowiada standardowej aparaturze modułowej.

• Nastawialny wyzwalacz przeciążeniowy 5,5–8 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, zapewniając skuteczną ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: Gwarantuje wyzwolenie w czasie odpowiednim do standardowego rozruchu silników, minimalizując ryzyko uszkodzenia uzwojeń.
• Stały wyzwalacz zwarciowy 104 A: Natychmiastowe odcięcie obwodu w przypadku zwarcia, chroniąc kable i styczniki przed skutkami prądów zwarciowych.
• Ręczne załączanie i wyłączanie: Pozwala na bezpieczne sterowanie silnikiem oraz odcięcie zasilania podczas prac konserwacyjnych.
• Ochrona przed asymetrią fazową: Wbudowany mechanizm reaguje na zanik lub spadek napięcia w jednej z faz, dodatkowo zabezpieczając silnik.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z obowiązującymi dyrektywami niskonapięciowymi i posiada certyfikat CE. Spełnia wymagania europejskich standardów dla aparatury ochrony silników, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik silnikowy 3RV2011-1HA25 znajduje zastosowanie wszędzie tam, gdzie wymagana jest kompleksowa ochrona i sterowanie silnikami elektrycznymi. Idealnie sprawdza się w rozdzielnicach przemysłowych i instalacjach komercyjnych.

• Ochrona i ręczne sterowanie silnikami o prądzie znamionowym w zakresie 5,5–8 A w standardowych aplikacjach (pompy, wentylatory, sprężarki).
• Zabezpieczenie obwodów silnikowych przed skutkami zwarć i przeciążeń w szafach sterowniczych.
• Jako element układu rozruchu bezpośredniego silników asynchronicznych.
• W automatyce budynkowej i przemysłowej – do ochrony napędów bram, taśmociągów, obrabiarek.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać do prądu znamionowego i zaleceń producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• W jakim zakresie można regulować wyzwalacz przeciążeniowy? Wyzwalacz przeciążeniowy jest nastawiany w zakresie od 5,5 A do 8 A, co pozwala dopasować go do prądu znamionowego chronionego silnika.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy ma stałą nastawę 104 A i nie wymaga regulacji.
• Dla jakich silników zalecany jest ten wyłącznik? Zalecany do silników o prądzie znamionowym mieszczącym się w zakresie nastawy wyzwalacza przeciążeniowego (5,5–8 A) przy standardowym rozruchu (klasa wyzwalania Class 10).
