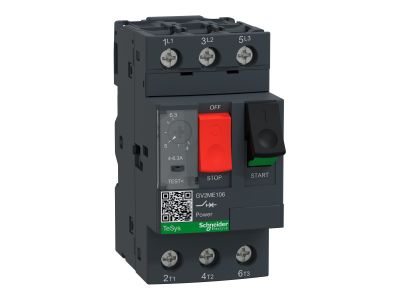

Wyłącznik silnikowy 3P 3d 4-6,3A wyzwalacz termomagnetyczny 2,2KW | GV2ME106 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3-biegunowy (3P) z wyzwalaczem termomagnetycznym o regulowanym zakresie prądu 4–6,3 A, przeznaczony do zabezpieczania silników o mocy do 2,2 kW. Symbol GV2ME106. Dzięki zintegrowanemu wyzwalaczowi termicznemu i magnetycznemu zapewnia kompleksową ochronę przed przeciążeniami i zwarciami, co przekłada się na bezpieczną i niezawodną pracę napędów elektrycznych.

• Regulowany prąd nastawczy 4–6,3 A: Umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego chronionego silnika, minimalizując ryzyko zbędnych wyłączeń lub niedostatecznej ochrony.
• Wyzwalacz termomagnetyczny: Łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) w jednym urządzeniu, zapewniając selektywne i szybkie odcięcie zasilania w razie awarii.
• Moc silnika do 2,2 kW (przy 400 V AC): Odpowiedni do zabezpieczania standardowych trójfazowych silników indukcyjnych małej i średniej mocy, powszechnie stosowanych w przemyśle i automatyce.
• Konstrukcja 3-biegunowa (3P): Jednoczesne odłączanie wszystkich trzech faz gwarantuje całkowite odizolowanie silnika od sieci, zwiększając bezpieczeństwo obsługi i serwisu.
• Przystosowany do montażu na szynie TH35 (DIN): Ułatwia instalację w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce i skracając czas montażu (standardowy system w aparaturze modułowej).

Zgodność z Normami

Wyłącznik silnikowy GV2ME106 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowo-sterowniczej (seria IEC/EN 60947). Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy GV2ME106 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie silników elektrycznych przed przeciążeniem i zwarciem. Sprawdza się w instalacjach przemysłowych, maszynach produkcyjnych, systemach HVAC, pompach, wentylatorach i innych urządzeniach z napędem elektrycznym.

• Zabezpieczanie trójfazowych silników indukcyjnych o mocy do 2,2 kW (np. w obrabiarkach, przenośnikach, mieszadłach).
• Ochrona obwodów sterowniczych i zasilających w szafach sterowniczych maszyn i urządzeń.
• Zastosowanie w instalacjach automatyki budynkowej do sterowania silnikami bram, rolet, wentylatorów.
• Jako ręczny rozłącznik główny w małych rozdzielnicach silnikowych (funkcja odłączania zasilania).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego GV2ME106 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać zgodnie ze schematem na obudowie, zachowując odpowiednie momenty dokręcania zacisków (zgodnie z dokumentacją producenta). Przekrój przewodów dobrać do prądu znamionowego i warunków instalacji. Zaleca się stosowanie zabezpieczeń nadprądowych w obwodzie zasilania.

FAQ

• Czy wyłącznik silnikowy GV2ME106 posiada podświetlenie? Nie, model GV2ME106 nie jest wyposażony w podświetlenie. Stan zadziałania wyzwalacza termicznego lub magnetycznego można określić na podstawie położenia dźwigni (pozycja TRIP).
• Jaki stopień ochrony IP ma ten wyłącznik? W dostępnych danych nie podano stopnia ochrony. Aby uzyskać informacje o odporności na wnikanie ciał stałych i wilgoci, należy sprawdzić kartę katalogową producenta. Standardowo w rozdzielnicy wewnętrznej IP20 jest typowe.
• Czy wyłącznik pracuje w trybie automatycznego resetu? Wyłącznik silnikowy GV2ME106 jest wyposażony w wyzwalacz termomagnetyczny, który po zadziałaniu wymaga ręcznego przestawienia dźwigni do pozycji ON, co zapewnia świadome ponowne załączenie po usunięciu usterki.
