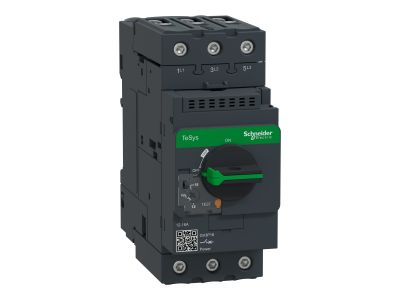

Wyłącznik silnikowy 3P 3d 18A wyzwalacz magnetyczny 7,5KW | GV3P18 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV3P18 to trójbiegunowe urządzenie przeznaczone do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Prąd znamionowy 18 A pozwala na bezpieczną pracę z silnikami o mocy do 7,5 kW, natomiast wyzwalacz magnetyczny gwarantuje błyskawiczne zadziałanie w przypadku zwarcia, minimalizując ryzyko uszkodzenia odbiornika i instalacji.

• Prąd znamionowy 18 A: umożliwia niezawodną pracę w obwodach silnikowych o mocy do 7,5 kW bez ryzyka przegrzania styków.
• Wyzwalacz magnetyczny: zapewnia natychmiastowe wyłączenie przy zwarciu, skutecznie chroniąc silnik i przewody przed skutkami prądów zwarciowych.
• Zabezpieczenie przed przeciążeniem: wbudowany człon termiczny reaguje na długotrwały wzrost prądu, zapobiegając uszkodzeniu uzwojeń silnika.
• Ochrona przed asymetrią fazową: wykrywa brak lub zbyt niskie napięcie na jednej z faz, co chroni silnik przed pracą niepełnofazową.
• Trzy bieguny (3P): umożliwiają jednoczesne odłączenie wszystkich trzech faz, co jest wymagane w instalacjach trójfazowych.

Zgodność z Normami

Wyłącznik silnikowy GV3P18 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla łączników niskiego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Urządzenie przeznaczone jest do montażu w rozdzielnicach i szafach sterowniczych zgodnie z zaleceniami producenta.

Zastosowanie

Wyłącznik silnikowy GV3P18 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna ochrona i ręczne sterowanie trójfazowymi silnikami elektrycznymi. Sprawdza się zarówno w przemyśle, jak i w instalacjach komercyjnych.

• Ochrona i ręczne załączanie/wyłączanie silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie obwodów silnikowych.
• Zastosowanie w systemach automatyki budynkowej – np. w układach HVAC czy napędach bram i rolet.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego GV3P18 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta, a przekrój przewodów dobrać do prądu znamionowego i warunków obciążenia.

FAQ

• Czy wyłącznik silnikowy GV3P18 posiada podświetlenie? Nie, jest to standardowy wyłącznik silnikowy bez wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się stosowanie oddzielnych lampek kontrolnych.
• Jaki stopień ochrony ma ten wyłącznik? Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy. Producent nie podaje konkretnego stopnia IP – w typowych warunkach pracy w szafie sterowniczej zapewniona jest ochrona IP20 przed dotykiem.
• Czy wyłącznik działa jako wyłącznik różnicowoprądowy? Nie, GV3P18 pełni funkcję zabezpieczenia silnika przed zwarciem i przeciążeniem (człon termiczny i magnetyczny). Nie jest wyłącznikiem różnicowoprądowym; w razie potrzeby ochrony przeciwporażeniowej należy zastosować dodatkowy wyłącznik RCD.
