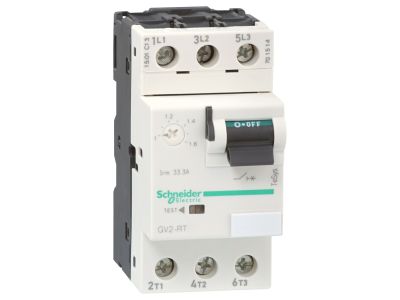

Wyłącznik silnikowy 3P 3d 13-18A wyzwalacz termomagnetyczny 7,5KW | GV2RT20 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3-biegunowy GV2RT20 z wyzwalaczem termomagnetycznym przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Urządzenie oferuje zakres nastaw prądu 13–18 A, co pozwala precyzyjnie dopasować zabezpieczenie do mocy silnika 7,5 kW. Kompaktowa konstrukcja umożliwia montaż w standardowych rozdzielnicach na szynie TH35.

• Zakres nastaw prądu 13–18 A: umożliwia dopasowanie wyzwalacza do prądu znamionowego chronionego silnika, co zwiększa skuteczność ochrony przed przeciążeniem.
• Wyzwalacz termomagnetyczny: łączy zabezpieczenie przeciążeniowe (bimetal) i zwarciowe (cecha magnetyczna), zapewniając kompleksową ochronę silnika w jednym urządzeniu.
• Moc silnika 7,5 kW: wyłącznik dedykowany do silników o tej mocy, co ułatwia dobór w aplikacjach przemysłowych.
• Ręczne załączanie i wyłączanie: mechaniczny przycisk/włącznik umożliwia bezpośrednie sterowanie silnikiem, bez konieczności stosowania dodatkowego stycznika w prostych aplikacjach.
• Ochrona przed asymetrią fazową: wyłącznik reaguje na zanik lub obniżenie napięcia w jednej fazie, zabezpieczając silnik przed uszkodzeniem w wyniku pracy na dwóch fazach.

Zgodność z Normami

Wyłącznik silnikowy GV2RT20 jest zgodny z europejskimi normami dotyczącymi aparatury zabezpieczeniowej (seria EN 60947) oraz posiada certyfikat CE. Jego konstrukcja spełnia wymagania dla wyłączników silnikowych stosowanych w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik silnikowy GV2RT20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ręczna kontrola i zabezpieczenie silników elektrycznych o mocy do 7,5 kW.

• Sterowanie i zabezpieczenie silników w maszynach produkcyjnych (pompy, wentylatory, sprężarki, przenośniki).
• Ręczne załączanie i wyłączanie silników w rozdzielnicach warsztatowych i przemysłowych.
• Ochrona silników w instalacjach HVAC (klimatyzacja, wentylacja) przed przeciążeniem i zwarciem.
• Zastosowanie w automatyce budynkowej (bramy, rolety, kurtyny powietrzne) jako element zabezpieczający silniki 3-fazowe.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2RT20 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub powyżej – w zależności od instalacji). Urządzenie montuje się na szynie montażowej TH35 (DIN) zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Przekrój przewodów należy dobrać do prądu znamionowego 18 A oraz wymagań ochrony przeciwzwarciowej. Momenty dokręcania zacisków muszą być zgodne z danymi podanymi w dokumentacji technicznej producenta (typowe wartości dla przewodów 1,5–4 mm²).

FAQ

• Jaki jest zakres nastaw prądu w wyłączniku GV2RT20? Zakres nastaw wynosi 13–18 A. Pozwala to precyzyjnie dopasować zabezpieczenie do prądu znamionowego silnika o mocy 7,5 kW (przy napięciu 400 V).
• Czy wyłącznik silnikowy GV2RT20 chroni przed asymetrią fazową? Tak, wyłącznik reaguje na asymetrię fazową (zanik lub obniżenie napięcia w jednej fazie) i wyłącza zasilanie silnika, zapobiegając jego uszkodzeniu.
• Czy można używać tego wyłącznika jako rozłącznika bezpieczeństwa? Wyłącznik umożliwia ręczne załączanie i wyłączanie silnika, co spełnia funkcję odłącznika w prostych aplikacjach. W zastosowaniach wymagających rozłącznika bezpieczeństwa zgodnego z EN 60947-3 należy sprawdzić konkretną specyfikację urządzenia.
