Wyłącznik silnikowy 3P 3d 0,1-0,16A wyzwalacz termomagnetyczny 0,04KW | GV2ME01AP Schneider Electric

Opis i Kluczowe Cechy

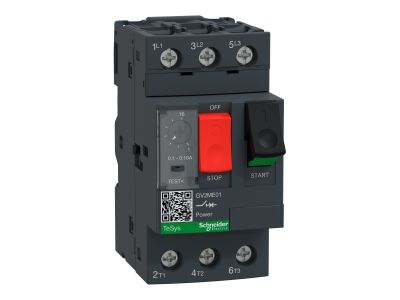

Wyłącznik silnikowy Schneider Electric TeSys GV, model GV2ME01AP, to trójbiegunowe urządzenie przeznaczone do zabezpieczania silników o mocy 0,04 kW. Dzięki zintegrowanemu wyzwalaczowi termomagnetycznemu z nastawą prądową w zakresie 0,1–0,16 A zapewnia precyzyjną ochronę przed przeciążeniami i zwarciami. Wyposażony w zaciski śrubowe, umożliwia pewne i trwałe przyłączenie przewodów w szafach sterowniczych i rozdzielnicach.

• Zakres nastaw termicznych 0,1–0,16 A: Dokładne dopasowanie do prądu znamionowego silnika – eliminuje ryzyko zbędnych wyłączeń i chroni uzwojenia przed przegrzaniem.
• Moc silnika 0,04 kW (40 W): Dedykowany do najmniejszych napędów trójfazowych – idealny do wentylatorów, pomp, podajników i innych urządzeń o niskim poborze mocy.
• Wyzwalacz termomagnetyczny (3 moduły): Łączy ochronę termiczną z magnetyczną – reaguje zarówno na przeciążenia, jak i na zwarcia, podnosząc bezpieczeństwo instalacji.
• Zaciski śrubowe: Solidne i łatwe w montażu – zapewniają niską rezystancję przejścia i stabilne połączenie nawet w warunkach drgań.
• Kompatybilność z serią TeSys GV: Możliwość rozbudowy o styki pomocnicze, sygnalizację stanów czy wyzwalacze napięciowe – elastyczne dostosowanie do potrzeb aplikacji.

Zgodność z Normami

Wyłącznik silnikowy GV2ME01AP jest zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Producent deklaruje zgodność z dyrektywami unijnymi w zakresie niskiego napięcia i kompatybilności elektromagnetycznej. W ramach programu Green Premium produkt spełnia kryteria RoHS i REACh, co gwarantuje ograniczenie substancji niebezpiecznych oraz pełną przejrzystość wpływu na środowisko.

Zastosowanie

Wyłącznik silnikowy TeSys GV znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie niewielkich silników trójfazowych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów sterowania.

• Zabezpieczanie silników wentylatorów, pomp cyrkulacyjnych, podajników i mieszadeł o mocy do 0,04 kW.
• Ochrona przed przeciążeniem i zwarciem w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Stosowanie w rozdzielnicach budynkowych i technologicznych – szczególnie w automatyce HVAC oraz systemach transportu materiałów sypkich.
• Podstawa do budowy kompletnych układów rozruchu i sterowania w połączeniu ze stycznikami oraz przekaźnikami pomocniczymi.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Do zacisków śrubowych należy podłączyć przewody o przekroju dobranym do prądu znamionowego obwodu (zalecane 0,5–1,5 mm²) i dokręcić z momentem zgodnym z dokumentacją producenta. Nie przekraczaj dopuszczalnych parametrów pracy – zakres nastaw musi odpowiadać rzeczywistemu prądowi silnika.

FAQ

• Jaki jest stopień ochrony IP wyłącznika GV2ME01AP? Producent nie podaje bezpośrednio stopnia ochrony IP w danych technicznych. Dla aparatury modułowej standardem jest IP20 dla części czołowej po zamontowaniu w rozdzielnicy. W razie potrzeby pracy w środowisku wilgotnym lub zapylonym należy stosować dodatkowe obudowy.
• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie, w podstawowej wersji nie ma elementów świecących. Stan zadziałania można kontrolować poprzez pozycję pokrętła (TRIP/ON/OFF). Do zdalnej sygnalizacji oferowane są opcjonalne styki pomocnicze z serii TeSys GV.
• Jaki tryb pracy styku – termiczny czy magnetyczny – dominuje w tym wyłączniku? Wyłącznik łączy oba tryby. Wyzwalacz termiczny (bimetal) chroni przed długotrwałymi przeciążeniami, a magnetyczny (elektromagnes) reaguje na prądy zwarciowe. Dokładne charakterystyki czasowo-prądowe są dostępne w karcie katalogowej producenta.
