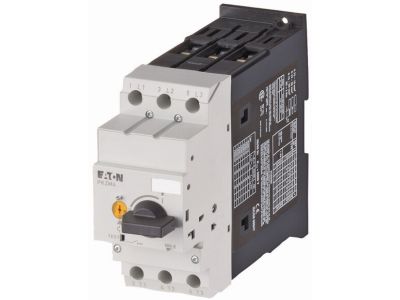

Wyłącznik silnikowy 3P, 34kW , 55-65A, zaciski śrubowe, PKZM4-63 | 222413 Eaton

Alternatywny kod produktu: PKZM4-63

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM4-63 (symbol 222413) to trójbiegunowe urządzenie zabezpieczające do silników o mocy do 34 kW, z regulowanym zakresem prądu 55–65 A. Dzięki znamionowemu napięciu pracy 690 V zapewnia niezawodną ochronę w instalacjach przemysłowych. Wyposażony w zaciski śrubowe ułatwiające montaż, a stopień ochrony IP20 umożliwia bezpieczne użytkowanie w rozdzielnicach.

• Regulowany wyzwalacz przeciążeniowy (55–65 A): Pozwala precyzyjnie dopasować prąd zadziałania do chronionego silnika, eliminując ryzyko przegrzania uzwojeń przy przeciążeniach.
• Wyzwalacz zwarciowy bez opóźnienia: Szybko odcina obwód w przypadku zwarcia, chroniąc odbiorniki przed skutkami dużych prądów zwarciowych.
• Czułość na brak fazy: Natychmiastowe wyłączenie w przypadku zaniku jednej z faz, co zapobiega pracy silnika w warunkach asymetrii i wynikającemu z niej uszkodzeniu.
• Napięcie znamionowe 690 V: Gwarantuje bezpieczną pracę w sieciach o podwyższonym napięciu, typowych w przemyśle.
• Zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100: Podnosi bezpieczeństwo obsługi i konserwacji nawet w trudnych warunkach.

Zgodność z Normami

Wyłącznik silnikowy PKZM4-63 jest zgodny z normami IEC/EN 60947 oraz VDE 0106 część 100 (zabezpieczenie przed dotykiem). Posiada certyfikat CE i stopień ochrony IP20.

Zastosowanie

Wyłącznik silnikowy PKZM4-63 przeznaczony jest do zabezpieczania i sterowania silnikami elektrycznymi w aplikacjach przemysłowych. Regulowany zakres prądowy oraz czułość na brak fazy czynią go uniwersalnym rozwiązaniem dla wielu scenariuszy.

• Zabezpieczanie silników o mocy do 34 kW w maszynach, sprężarkach, pompach i wentylatorach.
• Ochrona obwodów silnikowych przed przeciążeniami i zwarciami w rozdzielnicach głównych i podrozdzielnicach.
• Automatyzacja procesów produkcyjnych – łączenie ze stycznikami, przekaźnikami i układami sterowania PLC.
• Zastosowanie w instalacjach wymagających szybkiego wyłączenia przy zaniku fazy, np. w długich liniach zasilających.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie standardowo montuje się na szynie DIN TH35 lub za pomocą śrub (zgodnie z dokumentacją producenta). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów dobierz do prądu znamionowego (55–65 A) i spodziewanego obciążenia. Zaciski śrubowe dokręcaj momentem podanym w instrukcji producenta, aby zapewnić niską rezystancję styku. Po zakończeniu montażu przeprowadź testy funkcjonalne.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację LED? W danych produktu nie ma informacji o podświetleniu. Wyłącznik PKZM4-63 jest wyposażony w mechaniczne wskaźniki zadziałania (przeciążenie/zwarcie), ale nie posiada wbudowanego podświetlenia. Sygnalizację stanu można uzyskać poprzez montaż dodatkowego łącznika pomocniczego (akcesorium).
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Czy wyłącznik reaguje na brak fazy? Tak, wyłącznik silnikowy PKZM4-63 posiada czułość na brak fazy. W przypadku zaniku jednej z faz wyzwala się natychmiast, chroniąc silnik przed skutkami pracy niepełnofazowej.
