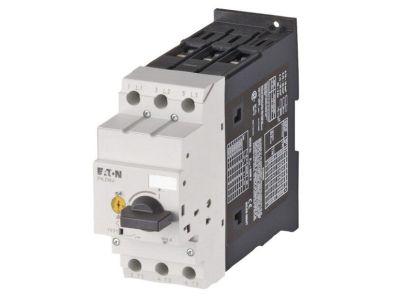

Wyłącznik silnikowy 3P, 30kW , 50-58A, zaciski śrubowe, PKZM4-58-EA | 190023 Eaton

Alternatywny kod produktu: PKZM4-58-EA

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM4-58-EA (symbol 190023) to trójbiegunowe urządzenie zabezpieczające o regulowanym prądzie znamionowym 50–58 A, przeznaczone do ochrony silników o mocy do 30 kW przy napięciu roboczym 690 V. Wyposażony w regulowany wyzwalacz przeciążeniowy oraz bezzwłoczny wyzwalacz zwarciowy, zapewnia kompleksową ochronę przed przeciążeniami i zwarciami. Szerokość modułu 45 mm umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Regulowany wyzwalacz przeciążeniowy (50–58 A): Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, eliminując ryzyko nieuzasadnionych wyłączeń przy jednoczesnej ochronie przed przeciążeniem.
• Bezzwłoczny wyzwalacz zwarciowy: Błyskawiczna reakcja na zwarcia, minimalizująca uszkodzenia silnika i instalacji.
• Czułość na zanik fazy: Chroni silnik przed pracą niepełnofazową, która mogłaby prowadzić do przegrzania i zniszczenia uzwojeń.
• Znamionowe napięcie robocze Ue 690 V: Zapewnia bezpieczną pracę w sieciach przemysłowych o wysokim napięciu, zwiększając uniwersalność zastosowania.
• Stopień ochrony IP20 z zabezpieczeniem przed dotykiem (VDE 0106 część 100): Gwarantuje bezpieczną obsługę w rozdzielnicach, chroniąc przed przypadkowym kontaktem z częściami pod napięciem.

Zgodność z Normami

Wyłącznik silnikowy PKZM4-58-EA spełnia wymagania normy IEC/EN 60947 dla łączników niskonapięciowych. Dodatkowo posiada zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100, potwierdzające wysoki poziom bezpieczeństwa użytkowania. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik silnikowy PKZM4-58-EA znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników trójfazowych średniej mocy. Sprawdza się w sterowaniu i zabezpieczaniu napędów w przemyśle oraz automatyce budynkowej.

• Ochrona i sterowanie silnikami w maszynach produkcyjnych (pompy, wentylatory, sprężarki, przenośniki).
• Zabezpieczanie napędów w instalacjach HVAC oraz systemach klimatyzacyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych jako wyłącznik główny silnika.
• Integracja z systemami automatyki poprzez akcesoria (moduł styków pomocniczych, wyzwalacz napięciowy).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony energii. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą mocowania śrubowego. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz wartością prądu znamionowego. Momenty dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność działania wyzwalaczy i ustawień prądowych.

FAQ

• Jaki jest zakres regulacji prądu wyzwalacza przeciążeniowego? Regulowany wyzwalacz przeciążeniowy pozwala na ustawienie prądu w zakresie 50–58 A, co odpowiada mocy silnika do 30 kW przy napięciu 690 V.
• Czy wyłącznik jest czuły na zanik fazy? Tak, urządzenie zostało zaprojektowane z funkcją czułości na zanik jednej z faz – w przypadku braku którejkolwiek fazy wyłącznik zadziała, chroniąc silnik przed pracą niepełnofazową.
• Jakie akcesoria można zamontować do tego wyłącznika? Do wyłącznika PKZM4-58-EA dostępne są moduły styków pomocniczych oraz wyzwalacz napięciowy, które rozszerzają funkcjonalność o sygnalizację stanu i zdalne wyłączanie.
