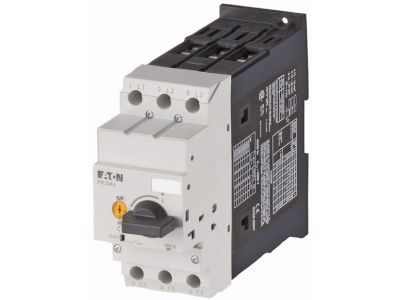

Wyłącznik silnikowy 3P, 30kW, 50-58A, zaciski śrubowe, PKZM4-58 | 222394 Eaton

Alternatywny kod produktu: PKZM4-58

Opis i Kluczowe Cechy

Wyłącznik silnikowy Eaton PKZM4-58 (symbol 222394) to trójbiegunowe urządzenie zabezpieczające o mocy 30 kW, przeznaczone dla prądów z zakresu 50–58 A. Dzięki znamionowemu napięciu pracy Ue 690 V zapewnia bezpieczne odłączanie obwodów w instalacjach przemysłowych. Kompaktowa konstrukcja w wielkości PKZM 4 oraz mocowanie na śruby i zaciski ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Regulowany wyzwalacz przeciążeniowy i zwarciowy: Umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do konkretnego silnika – chroni przed przeciążeniem termicznym oraz zwarciem bez zbędnego opóźnienia, co ogranicza ryzyko przegrzania i uszkodzenia uzwojeń.
• Czułość na brak fazy: Natychmiastowe wyłączenie w przypadku zaniku jednej z faz zabezpiecza silnik przed pracą niepełnofazową, która grozi przeciążeniem i trwałym uszkodzeniem.
• Znamionowe napięcie pracy 690 V AC: Umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zwiększając elastyczność aplikacyjną.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych i przedostaniem się ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach rozdzielnic.
• Zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100: Gwarantuje bezpieczeństwo personelu podczas obsługi i konserwacji, spełniając rygorystyczne wymagania niemieckiej normy.

Zgodność z Normami

Wyłącznik silnikowy Eaton PKZM4-58 spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury łączeniowo-sterowniczej niskiego napięcia. Ponadto posiada certyfikat CE oraz zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.

Zastosowanie

Uniwersalny wyłącznik silnikowy przeznaczony do zabezpieczania i odłączania silników elektrycznych w sieciach trójfazowych. Sprawdzi się w następujących aplikacjach:

• Zabezpieczanie silników pomp, wentylatorów, sprężarek i innych maszyn przemysłowych w zakresie prądów 50–58 A.
• Sterowanie i ochrona napędów w szafach sterowniczych i rozdzielnicach głównych.
• Zastosowanie w automatyce budynkowej – w obwodach silników wind, klimatyzatorów czy central wentylacyjnych.
• Praca jako główny wyłącznik odcinający w instalacjach wymagających zabezpieczenia przeciążeniowego i zwarciowego w jednym urządzeniu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wyłącznik mocuje się na szynie TH35 (DIN) lub bezpośrednio na śruby (mocowanie śrubowe). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego (50–58 A) zgodnie z obowiązującymi normami. W przypadku stosowania z akcesoriami (łącznik pomocniczy, wyzwalacz napięcia) należy postępować według instrukcji dołączonej do wyłącznika.

FAQ

• Czy wyłącznik reaguje na brak fazy? Tak, urządzenie posiada czułość na brak fazy – w przypadku zaniku jednej z faz silnik zostanie natychmiast odłączony, co zapobiega jego przeciążeniu i uszkodzeniu.
• Jakie akcesoria można dołączyć do PKZM4-58? Dostępne są m.in. łącznik pomocniczy oraz wyzwalacz napięcia. Należy je montować zgodnie z instrukcją producenta, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych.
• Jaki stopień ochrony ma wyłącznik? Stopień ochrony wynosi IP20 – urządzenie jest zabezpieczone przed dotknięciem palcem i ciałami stałymi powyżej 12,5 mm, ale nie jest odporne na zachlapanie ani wilgoć. Dlatego zaleca się montaż w suchych, wentylowanych rozdzielnicach.
