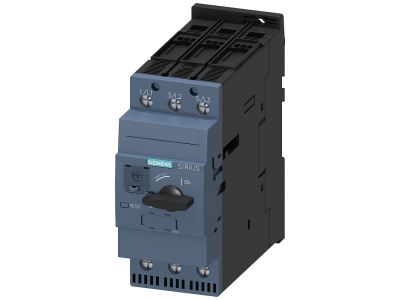

Wyłącznik S2, Ochrona silnika, Class 20, wyzw. A 49-59A, wyzw. N 845A | 3RV2031-4XB10 Siemens

Alternatywny kod produktu: 3RV20314XB10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV2031-4XB10 (wielkość S2) przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem i zwarciem. Zakres nastaw prądu przeciążeniowego 49–59 A (Class 20) umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, a wyzwalacz zwarciowy 845 A gwarantuje szybkie odłączenie w przypadku zwarcia. Kompaktowa obudowa S2 pozwala zaoszczędzić miejsce w szafie sterowniczej.

• Wielkość S2 (rozmiar konstrukcyjny): Kompaktowa budowa ułatwia zabudowę w rozdzielnicach i szafach sterowniczych, oszczędzając cenne miejsce.
• Zakres nastaw prądu przeciążeniowego 49–59 A: Precyzyjna regulacja pozwala dopasować ochronę do konkretnego silnika, zapobiegając niepotrzebnym wyłączeniom.
• Klasa wyzwalacza Class 20: Charakterystyka przeciążeniowa dostosowana do standardowych rozruchów silników – wytrzymuje przeciążenie do 20 s przy 7,2-krotnym prądzie nastawy.
• Wyzwalacz zwarciowy (magmetyczny) 845 A: Błyskawiczne wyłączenie przy zwarciu chroni silnik i instalację przed uszkodzeniami.
• Dedykowana ochrona silnika: Łączy funkcje zabezpieczenia przeciążeniowego i zwarciowego w jednym urządzeniu, upraszczając projekt instalacji.

Zgodność z Normami

Wyłącznik silnikowy 3RV2031-4XB10 spełnia wymagania odpowiednich norm międzynarodowych i europejskich dotyczących aparatury łączeniowej oraz posiada oznaczenie CE. Produkt przeznaczony jest do stosowania w instalacjach przemysłowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik silnikowy Siemens 3RV2031-4XB10 stosowany jest przede wszystkim do ochrony silników elektrycznych w układach napędowych. Sprawdza się w różnorodnych aplikacjach przemysłowych:

• Ochrona silników w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Zabezpieczanie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w szafach sterowniczych jako główne zabezpieczenie silnika w połączeniu ze stycznikiem i przekaźnikiem przeciążeniowym (lub jako samodzielny wyłącznik silnikowy).
• W systemach automatyki budynkowej i przemysłowej – wszędzie tam, gdzie wymagana jest niezawodna ochrona silników przed przeciążeniem i zwarciem.

Wskazówki Montażowe

Montaż wyłącznika silnikowego 3RV2031-4XB10 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i zabezpieczeniami nadrzędnymi. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastaw prądowych wyłącznika 3RV2031-4XB10? Zakres nastaw prądu przeciążeniowego wynosi 49–59 A.
• Co oznacza oznaczenie Class 20? Klasa wyzwalacza Class 20 oznacza, że wyłącznik nie zadziała przy przeciążeniu przez czas do 20 sekund przy 7,2-krotności prądu nastawy, co odpowiada standardowym charakterystykom rozruchu silników.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy ustawiony jest fabrycznie na 845 A, zapewniając szybkie wyłączenie w przypadku zwarcia.
