Wyłącznik silnikowy 3P, 25kW , 40-50A, zaciski śrubowe, PKZM4-50-EA | 190022 Eaton

Opis i Kluczowe Cechy

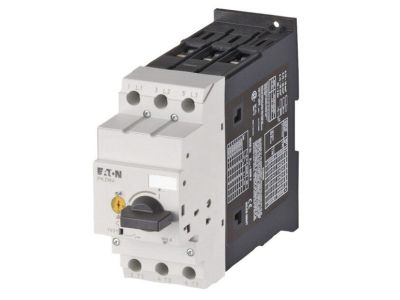

Wyłącznik silnikowy Eaton PKZM4-50-EA o numerze katalogowym 190022 to wysokiej klasy aparat elektryczny zaprojektowany do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest przystosowane do pracy z silnikami o mocy znamionowej wynoszącej 25 kW przy standardowym napięciu 400V AC. Wyłącznik posiada regulowany wyzwalacz przeciążeniowy, który pozwala na precyzyjne nastawienie prądu w zakresie od 40 do 50 Amperów, co umożliwia idealne dopasowanie do prądu znamionowego chronionej maszyny. Zintegrowany bezzwłoczny wyzwalacz zwarciowy reaguje natychmiastowo w przypadku wystąpienia prądów o wysokim natężeniu, chroniąc instalację przed zniszczeniem. Dodatkowym atutem jest wbudowana funkcja czułości na zanik fazy, która zapobiega pracy silnika w stanie niepełnofazowym, co jest jedną z najczęstszych przyczyn awarii uzwojeń.

• Szeroki zakres nastaw: Regulacja od 40A do 50A pozwala na elastyczne zastosowanie w różnych aplikacjach napędowych.
• Wysokie napięcie robocze: Znamionowe napięcie robocze Ue wynosi aż 690 V, co pozwala na pracę w zaawansowanych sieciach przemysłowych.
• Bezpieczeństwo: Stopień ochrony IP20 oraz zabezpieczenie przed dotykiem zgodnie z VDE 0106 część 100 gwarantują bezpieczeństwo personelu obsługującego.
• Kompaktowa budowa: Rozmiar obudowy PKZM4 z wymiarem montażowym nasadki 45 mm ułatwia integrację w standardowych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodową normą IEC/EN 60947, co definiuje go jako niezawodny element aparatury niskonapięciowej do zastosowań profesjonalnych. Spełnienie wymogów normy VDE 0106 część 100 potwierdza, że wyłącznik jest bezpieczny w dotyku, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych. Wysoka jakość wykonania przez firmę Eaton gwarantuje długą żywotność mechaniczną i elektryczną urządzenia.

Zastosowanie

Wyłącznik PKZM4-50-EA znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, sprężarek oraz przenośników taśmowych o mocy do 25 kW. Dzięki możliwości rozbudowy o akcesoria, takie jak moduły styków pomocniczych czy wyzwalacze napięciowe (podnapięciowe lub wzrostowe), może być łatwo zintegrowany z systemami automatyki i bezpieczeństwa (E-Stop). Jego wytrzymała konstrukcja pozwala na pracę w trudnych warunkach eksploatacyjnych.

Wskazówki Montażowe

Montaż urządzenia jest niezwykle elastyczny dzięki systemowi mocowania śrubowego oraz zatrzaskowego, co pozwala na szybką instalację na standardowej szynie montażowej DIN (TS35). Wyłącznik wyposażony jest w solidne zaciski śrubowe, które zapewniają trwałe i pewne połączenie przewodów o dużych przekrojach. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć wzrostu rezystancji zestyku i nadmiernego nagrzewania się punktów połączeniowych. Standardowy wymiar nasadki 45 mm zapewnia pełną kompatybilność z maskownicami większości rozdzielnic niskiego napięcia.

FAQ

• Czy wyłącznik posiada regulację prądu? Tak, wyłącznik posiada pokrętło nastawcze pozwalające na płynną regulację wyzwalacza przeciążeniowego w zakresie 40-50A.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria PKZM4 wspiera montaż bocznych lub czołowych styków pomocniczych służących do sygnalizacji stanu pracy urządzenia.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten model? Urządzenie jest dedykowane dla silników o mocy do 25 kW przy napięciu 400V AC.
• Czy urządzenie chroni przed zanikiem jednej z faz? Tak, wyłącznik jest czuły na zanik fazy, co stanowi kluczowe zabezpieczenie dla silników trójfazowych.
