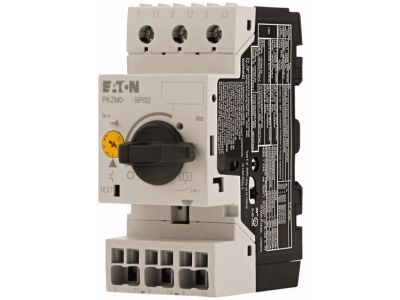

Wyłącznik silnikowy 3P, 2,2kW , 4-6,3A , zaciski śrubowe/Push-In , PKZM0-6,3-SPI32 | 199197 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0, model PKZM0-6,3-SPI32 (SKU: 199197), to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest dedykowane do pracy z silnikami o mocy znamionowej 2,2 kW przy napięciu 400 V AC (kategoria użytkowania AC-3). Wyłącznik posiada zintegrowany wyzwalacz termomagnetyczny, który pozwala na precyzyjną nastawę prądu przeciążeniowego w zakresie od 4 do 6,3 A, natomiast wyzwalacz zwarciowy reaguje błyskawicznie przy prądzie maksymalnym wynoszącym 97,7 A.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC wynosi aż 150 kA, co gwarantuje najwyższy poziom bezpieczeństwa instalacji nawet w trudnych warunkach przemysłowych.
• Czułość na zanik fazy: Urządzenie monitoruje ciągłość zasilania, chroniąc silnik przed asymetrią i przegrzaniem wynikającym z braku jednej z faz.
• Innowacyjne zaciski: Wykorzystanie technologii Push-In w połączeniu z tradycyjnymi zaciskami śrubowymi pozwala na szybki i pewny montaż przewodów, redukując czas instalacji.
• Ergonomiczne sterowanie: Wyposażenie w pokrętło umożliwia czytelną sygnalizację stanu pracy oraz łatwe ręczne załączanie i rozłączanie obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz normy VDE 0660, dotyczącej aparatury rozdzielczej i sterowniczej. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami automatyki i rozdziału energii.

Zastosowanie

Wyłącznik PKZM0-6,3-SPI32 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz innych maszyn wirujących, gdzie wymagana jest precyzyjna ochrona silnika o mocy do 2,2 kW. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten jest niezwykle elastyczny w implementacji w szafach sterowniczych i rozdzielnicach obiektowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: W przypadku korzystania z zacisków śrubowych, należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Stopień ochrony: Aparat posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem. Zaciski posiadają stopień ochrony IP00, dlatego zaleca się montaż w odpowiednich obudowach lub szafach rozdzielczych.
• Przestrzeń chłodząca: Należy zachować zalecane odstępy od innych aparatów, aby umożliwić swobodną cyrkulację powietrza, szczególnie przy pracy w górnych granicach zakresu temperaturowego.

FAQ

• Czy wyłącznik posiada wbudowane styki pomocnicze? Standardowa wersja PKZM0-6,3-SPI32 skupia się na funkcji zabezpieczającej; akcesoria takie jak styki pomocnicze NHI lub AGM można zamontować opcjonalnie.
• Jaki jest maksymalny prąd ciągły urządzenia? Znamionowy prąd ciągły Iu wynosi 6,3 A, co pozwala na stabilną pracę z silnikami o prądzie znamionowym mieszczącym się w zakresie nastawy 4-6,3 A.
• Czy kierunek zasilania ma znaczenie? Nie, konstrukcja wyłącznika pozwala na dowolny kierunek zasilania energią (od góry lub od dołu), co znacznie ułatwia oprzewodowanie wewnątrz rozdzielnicy.
