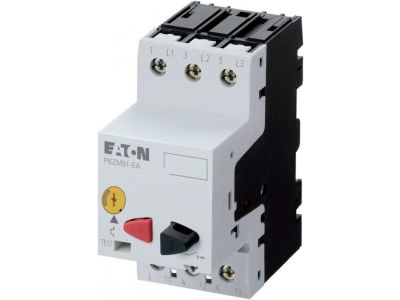

Wyłącznik silnikowy 3P, 2,2kW , 4-6,3A, zaciski śrubowe, PKZM01-6,3-EA | 189888 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-6,3-EA o numerze katalogowym 189888 to zaawansowane rozwiązanie marki EATON, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza przeciążeniowego od 4 do 6,3 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych jednostek napędowych o mocy do 2,2 kW (przy napięciu 400V AC). Kluczowym atutem tego modelu jest wysoka zdolność wyłączania prądu zwarciowego wynosząca aż 50 kA, co w większości standardowych aplikacji przemysłowych eliminuje konieczność stosowania dodatkowych zabezpieczeń (dobezpieczania bezpiecznikami).

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną ochronę wszystkich faz zasilających silnik.
• Zaciski śrubowe: Gwarantują trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania styków pod wpływem drgań.
• Kompatybilność systemowa: Urządzenie należy do rodziny PKZ, co oznacza pełną kompatybilność z akcesoriami takimi jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe, stosowanymi również w serii PKZM0.
• Kompaktowa budowa: Optymalizacja miejsca w szafie sterowniczej dzięki przemyślanej konstrukcji obudowy.

Zgodność z Normami

Wyłącznik PKZM01-6,3-EA został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach B2B. Urządzenie spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz zgodność z aktualnymi przepisami ochrony środowiska.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik PKZM01 znajduje szerokie zastosowanie w sektorze budowy maszyn (OEM) oraz utrzymania ruchu. Jest idealnym rozwiązaniem do zabezpieczania:

• Obrabiarek: Zapewnia ciągłość pracy i ochronę silników napędowych w tokarkach czy frezarkach.
• Maszyn do cięcia: Skutecznie chroni napędy pił i gilotyn przed skutkami zablokowania narzędzia.
• Mieszadeł i pomp: Idealny do aplikacji w przemyśle chemicznym i spożywczym, gdzie stabilność pracy silnika jest kluczowa.
• Wentylatorów: Chroni systemy wentylacji przemysłowej przed przegrzaniem uzwojeń.

Wskazówki Montażowe

Montaż wyłącznika PKZM01-6,3-EA powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza na tarczy nastawczej, odpowiadający prądowi znamionowemu silnika (In).
• Przestrzeń wentylacyjna: Zaleca się zachowanie odpowiednich odstępów między aparatami w celu zapewnienia optymalnego odprowadzania ciepła.

FAQ

1. Czy wyłącznik PKZM01-6,3-EA wymaga stosowania dodatkowych bezpieczników?
Dzięki zdolności wyłączania 50kA, w większości typowych zastosowań przemysłowych dobezpieczenie nie jest wymagane, co pozwala na oszczędność miejsca i kosztów.

2. Czy akcesoria z serii PKZM0 pasują do tego modelu?
Tak, system akcesoriów EATON PKZ jest wspólny dla modeli PKZM0 i PKZM01, co ułatwia logistykę i serwisowanie.

3. Do jakiej mocy silnika dedykowany jest ten model?
Wyłącznik jest dedykowany dla silników o mocy znamionowej 2,2 kW przy standardowym napięciu 400V, przy założeniu, że prąd znamionowy mieści się w zakresie 4-6,3 A.
