Wyłącznik silnikowy 3P, 2,2kW, 4-6,3A, zaciski śrubowe, PKZM01-6,3 | 278483 Eaton

Alternatywny kod produktu: PKZM01-6,3

Opis i Kluczowe Cechy

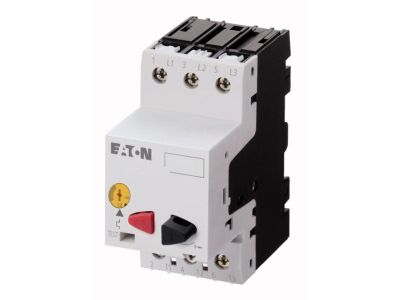

Wyłącznik silnikowy PKZM01-6,3 (nr kat. 278483) to trójbiegunowe urządzenie ochronne przeznaczone do zabezpieczania silników elektrycznych i innych odbiorników przed przeciążeniami oraz zwarciami. Regulowany zakres prądu od 4 do 6,3 A pozwala precyzyjnie dopasować ochronę do obciążenia, a zdolność wyłączania zwarć do 50 kA gwarantuje bezpieczeństwo nawet w sieciach o wysokim prądzie zwarcia. Wyposażony w zaciski śrubowe ułatwiające trwałe i pewne przyłączenie przewodów.

• Regulowany wyzwalacz przeciążeniowy (4–6,3 A): Umożliwia dokładne ustawienie prądu ochrony silnika, zapobiegając przeciążeniom przy jednoczesnym unikaniu zbędnych wyłączeń.
• Wyzwalacz zwarciowy (fabrycznie ustawiony): Gwarantuje natychmiastowe zadziałanie w przypadku zwarcia, skutecznie chroniąc instalację i odbiornik.
• Zdolność wyłączania zwarć do 50 kA: Zapewnia bezpieczne przerwanie prądu zwarciowego w całym typoszeregu, niezależnie od wartości nastawy.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów, zgodny z typowymi praktykami instalacyjnymi.
• Trzy bieguny (3P): Przeznaczone do trójfazowych obwodów silnikowych, zapewniają pełną ochronę we wszystkich fazach.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich (IEC/EN) oraz posiada deklarację zgodności CE. Zapewnia bezpieczną i niezawodną ochronę w standardowych instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik silnikowy PKZM01-6,3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona silników elektrycznych i odbiorników przed przeciążeniami i zwarciami.

• Ochrona trójfazowych silników asynchronicznych o mocy do 2,2 kW (np. wentylatory, pompy, sprężarki).
• Zabezpieczanie transformatorów i odbiorników indukcyjnych w szafach sterowniczych i rozdzielnicach.
• Jako wyłącznik główny w małych układach napędowych oraz w automatyce budynkowej.
• Ochrona odbiorników w instalacjach przemysłowych i komercyjnych wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH‑35 (DIN). Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów dobierać do prądu obciążenia i warunków instalacji. Należy również zapewnić odpowiednie zabezpieczenie przeciwzwarciowe w rozdzielnicy nadrzędnej, jeśli wymagane.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego? Zakres regulacji wynosi od 4 A do 6,3 A, co odpowiada prądowi znamionowemu silnika o mocy 2,2 kW przy typowym napięciu zasilania.
• Jaka jest zdolność wyłączania zwarciowego? Wyłącznik posiada zdolność wyłączania prądu zwarciowego do 50 kA w całym typoszeregu – wartość ta jest stała i nie zależy od nastawy prądu przeciążeniowego.
• Czy wyzwalacz zwarciowy można regulować? Nie, wyzwalacz zwarciowy ma fabrycznie ustawiony prąd zadziałania. Regulacji podlega wyłącznie wyzwalacz przeciążeniowy.
