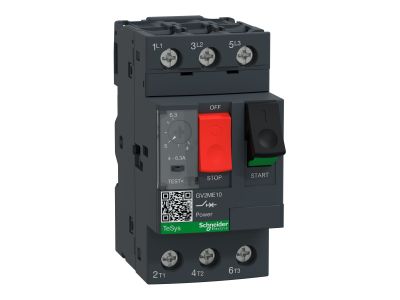

Wyłącznik silnikowy 3P 2,2kW 4-6,3A, TeSys Deca | GV2ME10AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2ME10AP z serii TeSys Deca od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do kompleksowej ochrony silników elektrycznych. Urządzenie charakteryzuje się trzypolową konstrukcją (3P), która zapewnia pełną kontrolę nad obwodami trójfazowymi. Zakres nastawy wyzwalacza termicznego mieści się w przedziale od 4 do 6,3 A, co pozwala na precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika o mocy typowej 2,2 kW przy napięciu 400V. Wyłącznik integruje w sobie funkcje rozłącznika izolacyjnego, zabezpieczenia przeciążeniowego oraz magnetycznego wyzwalacza zwarciowego, co eliminuje konieczność stosowania dodatkowych bezpieczników topikowych w wielu aplikacjach.

• Ochrona termomagnetyczna: Skuteczne zabezpieczenie przed skutkami przeciążeń oraz gwałtownych zwarć w instalacji.
• Kompaktowa obudowa: Szerokość modułowa wynosząca zaledwie 45 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Wysoka trwałość: Mechanizm zaprojektowany na tysiące cykli łączeniowych, co gwarantuje niezawodność w trudnych warunkach przemysłowych.
• Intuicyjne sterowanie: Wyposażony w przyciski sterownicze (Start/Stop) umożliwiające ręczne załączanie i wyłączanie napędu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC/EN 60947-2 dotyczącą aparatury niskonapięciowej oraz normy IEC/EN 60947-4-1 odnoszącej się do rozruszników silnikowych. Dzięki certyfikacji CE oraz zgodności z dyrektywą RoHS, urządzenie jest bezpieczne dla środowiska i dopuszczone do obrotu na wymagającym rynku europejskim. Stopień ochrony obudowy IP20 zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Wyłącznik silnikowy TeSys Deca znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania silników napędzających pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki zdolności do wykrywania asymetrii fazowej, urządzenie chroni kosztowne uzwojenia silnika przed przegrzaniem i zniszczeniem w przypadku zaniku jednej z faz zasilających. Może być stosowany jako samodzielny element sterujący lub jako część większego systemu automatyki w połączeniu ze stycznikami serii TeSys.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik GV2ME10AP jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas prac instalacyjnych. Przewody zasilające należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się styków i powstawaniu łuku elektrycznego. Zaleca się regularną kontrolę nastawy prądowej, która powinna odpowiadać rzeczywistemu prądowi znamionowemu silnika odczytanemu z tabliczki znamionowej. Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.

FAQ

• Czy wyłącznik chroni przed zanikiem fazy? Tak, mechanizm wyzwalający reaguje na asymetrię obciążenia, co chroni silnik przed pracą dwufazową.
• Jaki jest zakres regulacji prądu? Model GV2ME10AP posiada regulowany wyzwalacz termiczny w zakresie od 4 do 6,3 Ampera.
• Czy można do niego dołączyć styki pomocnicze? Tak, seria TeSys Deca umożliwia montaż dodatkowych styków pomocniczych bocznych lub czołowych oraz wyzwalaczy wzrostowych i podnapięciowych.
