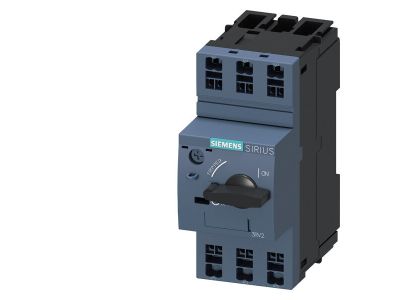

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 4,5-6,3A, wyzw. N 82A | 3RV2011-1GA20 Siemens

Alternatywny kod produktu: 3RV20111GA20

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3RV2011-1GA20 w rozmiarze S00 przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć, przeciążeń i asymetrii fazowej. Dzięki nastawialnemu wyzwalaczowi przeciążeniowemu w zakresie 4,5–6,3 A oraz stałemu wyzwalaczowi zwarciowemu 82 A zapewnia precyzyjne dopasowanie do zabezpieczanego odbiornika. Klasa wyzwalania Class 10 gwarantuje skuteczną ochronę silników podczas rozruchu.

• Nastawialny wyzwalacz przeciążeniowy 4,5–6,3 A: umożliwia precyzyjne dopasowanie charakterystyki do prądu znamionowego silnika, zapobiegając uszkodzeniom termicznym przy przeciążeniach.
• Wyzwalacz zwarciowy 82 A: szybkie odcięcie prądu w przypadku zwarcia, minimalizujące ryzyko uszkodzenia instalacji i urządzeń.
• Klasa wyzwalania Class 10: optymalny czas zadziałania wyzwalacza termicznego dla silników o normalnym czasie rozruchu, zgodny z wymaganiami ochrony przeciążeniowej.
• Rozmiar S00: kompaktowa obudowa ułatwiająca montaż w rozdzielnicach i szafach sterowniczych.
• Możliwość ręcznego załączania i wyłączania: przejrzysta dźwignia umożliwia operatorowi bezpośrednie sterowanie pracą silnika.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik silnikowy 3RV2011-1GA20 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna ochrona silników elektrycznych. Dzięki nastawialnemu wyzwalaczowi przeciążeniowemu idealnie sprawdza się w układach, w których prąd znamionowy silnika mieści się w zakresie 4,5–6,3 A.

• Ochrona silników trójfazowych w maszynach przemysłowych – przed zwarciem, przeciążeniem i asymetrią fazową.
• Ręczne załączanie i wyłączanie silników w systemach wentylacji, pompach i sprężarkach.
• Zabezpieczenie obwodów odbiorników w szafach sterowniczych i rozdzielnicach w przemyśle, rolnictwie i budownictwie.
• Idealny do zastosowań, w których wymagana jest klasa wyzwalania Class 10 – ochrona silników o normalnym rozruchu.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Pamiętaj o odpowiednim bezpieczniku zwarciowym w obwodzie poprzedzającym wyłącznik – dobór uzależnij od prądu znamionowego instalacji.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? W dostarczonych danych nie określono wyposażenia w podświetlenie. Sygnalizację stanu (załączony/wyłączony/zadziałany) zapewnia położenie dźwigni oraz opcjonalnie dostępne bloki styków pomocniczych – szczegóły należy sprawdzić w karcie katalogowej producenta.
• Jaki jest stopień ochrony tego wyłącznika? W danych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dostępem do części niebezpiecznych). W warunkach wilgotnych lub zapylonych należy zastosować dodatkową obudowę – zalecamy konsultację z producentem.
• Jak ustawić prąd wyzwalacza przeciążeniowego? Wyzwalacz termiczny jest nastawialny w zakresie 4,5–6,3 A za pomocą pokrętła lub śruby regulacyjnej. Wartość należy ustawić zgodnie z prądem znamionowym silnika podanym na tabliczce znamionowej. Po ustawieniu sprawdź działanie wyłącznika przy pomocy symulacji ręcznego wyzwolenia.
