Wyłącznik S0 do kombinacji rozruch. 32A, wyzw. N 400A | 3RV2321-4EC10 Siemens

Alternatywny kod produktu: 3RV23214EC10

Opis i Kluczowe Cechy

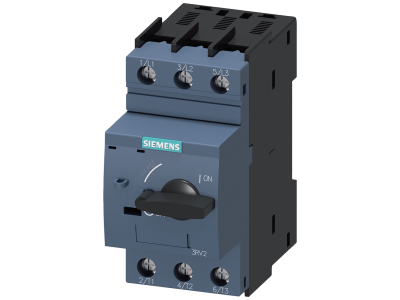

Wyłącznik silnikowy SIRIUS 3RV2 serii 3RV2321-4EC10 w wielkości S0 to kompaktowe urządzenie do kombinacji rozruchowych, zaprojektowane do niezawodnej ochrony odbiorników przed zwarciem oraz do bezpiecznego odłączania instalacji od sieci. Jego prąd znamionowy 32 A w połączeniu z wyzwalaczem zwarciowym nastawionym na 400 A zapewnia skuteczną ochronę silników (również IE3/IE4) i innych odbiorników w aplikacjach przemysłowych. Dzięki niskiemu ciepłu odlotowemu i odpornej na wpływy klimatyczne konstrukcji wyłącznik doskonale sprawdza się w odgałęzieniach odbiorników.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę w obwodach silnikowych i instalacyjnych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Wyzwalacz zwarciowy 400 A: Zapewnia szybkie wyłączenie w przypadku zwarcia, chroniąc zarówno silnik, jak i przewody oraz aparaturę towarzyszącą.
• Kompaktowa obudowa S0: Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę w kombinacjach rozruchowych.
• Dopuszczenia światowe (IEC, UL/CSA, ATEX, IEC Ex): Gwarantują zgodność z międzynarodowymi standardami i możliwość stosowania w strefach zagrożonych wybuchem oraz w eksporcie.
• Zoptymalizowany do silników IE3/IE4: Niskie straty mocy i wysoka niezawodność w aplikacjach o podwyższonej efektywności energetycznej.

Zgodność z Normami

Wyłącznik silnikowy SIRIUS 3RV2 posiada aprobaty zgodne z normami IEC oraz UL/CSA, a także dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i normą IEC Ex. Urządzenie oznakowane jest znakiem CE, co potwierdza zgodność z obowiązującymi wymaganiami Unii Europejskiej.

Zastosowanie

Wyłącznik 3RV2321-4EC10 został zaprojektowany przede wszystkim do ochrony silników i instalacji w kombinacjach rozruchowych, ale dzięki swej uniwersalności sprawdza się również w innych rolach. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania i zabezpieczenie zwarciowe.

• Ochrona silników elektrycznych (w tym IE3/IE4) w szafach sterowniczych i rozdzielnicach – zabezpieczenie przed zwarciem i przeciążeniem (w połączeniu z przekaźnikiem przeciążeniowym).
• Jako wyłącznik główny i awaryjny w maszynach i urządzeniach przemysłowych, umożliwiający bezpieczne odłączenie napięcia.
• W kombinacjach rozruchowych stycznik+wyłącznik – oszczędność miejsca i skrócenie czasu montażu dzięki modułowej współpracy z akcesoriami SIRIUS.
• W sieciach IT (z izolowanym punktem neutralnym) – wyłącznik może być stosowany po uwzględnieniu odpowiednich konfiguracji.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony potencjału. Przekroje przewodów przyłączeniowych muszą być dobrane do prądu znamionowego 32 A oraz obciążalności zwarciowej. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Czy wyłącznik silnikowy 3RV2321-4EC10 może być stosowany zamiast wyłącznika nadprądowego? Tak, w aplikacjach silnikowych pełni on funkcję zabezpieczenia zwarciowego. W przypadku ochrony przed przeciążeniem wymaga współpracy z przekaźnikiem przeciążeniowym lub zintegrowaną funkcją przeciążeniową (jeśli występuje w danym wariancie). Nie zastępuje samodzielnie wyłącznika nadprądowego w obwodach oświetleniowych.
• Czy produkt nadaje się do silników IE4 (Premium Efficiency)? Tak, wyłączniki SIRIUS 3RV2 są zoptymalizowane do pracy z silnikami o podwyższonej efektywności IE3 i IE4, zapewniając im skuteczną ochronę zwarciową i dostosowane charakterystyki wyzwalania.
• Jakie akcesoria można dobrać do tego wyłącznika? Do wyłącznika można montować wspólne akcesoria serii SIRIUS 3RV: łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne oraz system zasilania 3RV29 redukujący okablowanie. Wszystkie akcesoria pasują zarówno do 3RV2, jak i starszej serii 3RV1.
