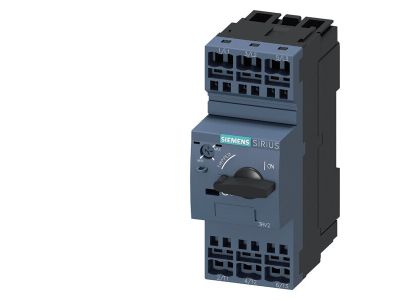

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 27-32A, wyzw. N 400A | 3RV2021-4EA20 Siemens

Alternatywny kod produktu: 3RV20214EA20

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2 (symbol 3RV2021-4EA20) zapewnia niezawodną ochronę silników przed przeciążeniem i zwarciem. Ustawiany w zakresie 27–32 A (klasa 10) z wyzwalaczem zwarciowym 400 A gwarantuje bezpieczną pracę odbiorników o znacznym obciążeniu. Kompaktowa konstrukcja (wielkość S0) i odporność na wpływy klimatyczne czynią go idealnym do rozdzielnic w trudnych warunkach przemysłowych.

• Prąd nastawczy 27–32 A (klasa 10): Precyzyjne dopasowanie do znamionowego prądu silnika zapewnia skuteczną ochronę przed przeciążeniem bez zbędnych wyłączeń.
• Wyzwalacz zwarciowy 400 A: Błyskawiczne odcięcie prądu w przypadku zwarcia chroni silnik i instalację przed uszkodzeniami.
• Klasa 10: Szybka reakcja na przeciążenie – wyłączenie następuje w czasie do 10 sekund przy prądzie 6×I_n, co zabezpiecza silnik przed przegrzaniem.
• Kompaktowa budowa (wielkość S0): Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Odporność na wpływy klimatyczne: Niezawodne działanie w szerokim zakresie temperatur i wilgotności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC i UL/CSA, a także jest dopuszczony do stosowania w strefach zagrożonych wybuchem (ATEX, IEC Ex). Posiada certyfikat CE.

Zastosowanie

Wyłącznik silnikowy 3RV2 przeznaczony jest do ochrony silników elektrycznych, odłączania instalacji oraz zabezpieczania kombinacji rozruchowych. Sprawdza się w następujących scenariuszach:

• Ochrona silników trójfazowych (również IE3/IE4) przed przeciążeniem i zwarciem w szafach sterowniczych.
• Zabezpieczenie odgałęzień odbiorników w instalacjach przemysłowych i komercyjnych.
• Stosowanie jako wyłącznik główny lub awaryjny w maszynach i urządzeniach.
• Praca w sieciach IT (izolowanych) oraz w strefach zagrożonych wybuchem (ATEX/IEC Ex).

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących norm i przepisów. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania przewodów należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do obciążenia prądowego.

FAQ

• Co oznacza klasa 10 w wyzwalaczu przeciążeniowym? Klasa 10 określa charakterystykę czasowo-prądową wyzwalacza – przy prądzie 6-krotności prądu nastawczego wyłączenie następuje w czasie od 2 do 10 sekund, co zapewnia odpowiednią ochronę silnika przed przegrzaniem.
• Czy wyłącznik może pracować w sieci IT (izolowanej)? Tak, seria 3RV2 jest dopuszczona do stosowania w sieciach IT, co potwierdzają certyfikaty.
• Jakie są dopuszczenia dla stref zagrożonych wybuchem? Wyłącznik posiada aprobaty ATEX i IEC Ex, umożliwiające instalację w strefach zagrożonych wybuchem gazów i pyłów.
