Wyłącznik silnikowy 3P, 15kW, 25-32A, zaciski śrubowe, PKZM4-32-EA | 190020 Eaton

Alternatywny kod produktu: PKZM4-32-EA

Opis i Kluczowe Cechy

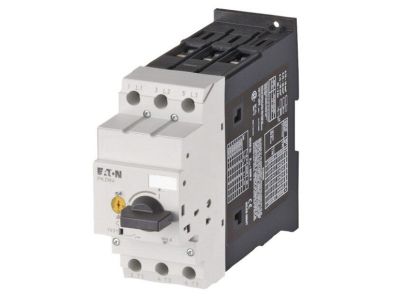

Wyłącznik silnikowy 3-biegunowy PKZM4-32-EA (symbol 190020) to zaawansowane urządzenie zabezpieczające silniki elektryczne o mocy do 15 kW. Przystosowany do pracy w sieciach o napięciu znamionowym Ue 690 V, oferuje regulowany zakres prądu 25–32 A, co pozwala precyzyjnie dopasować zabezpieczenie do konkretnego odbiornika. Szerokość obudowy 45 mm oraz możliwość montażu śrubowego i zatrzaskowego na szynie TH35 ułatwiają integrację w rozdzielnicach przemysłowych.

• Regulowany wyzwalacz przeciążeniowy (25–32 A): Umożliwia dokładne ustawienie progu zadziałania, chroniąc silnik przed przegrzaniem w wyniku długotrwałego przeciążenia.
• Bezzwłoczny wyzwalacz zwarciowy: Gwarantuje błyskawiczne wyłączenie przy zwarciu, minimalizując ryzyko uszkodzenia instalacji i samego silnika.
• Czułość na zanik fazy: Wykrywa brak jednej z faz zasilających i natychmiast odcina napięcie, zapobiegając pracy dwufazowej prowadzącej do uszkodzenia uzwojeń.
• Znamionowe napięcie robocze Ue 690 V: Zapewnia kompatybilność z szerokim zakresem przemysłowych sieci trójfazowych, także w wyższych napięciach.
• Stopień ochrony IP20 i zabezpieczenie przed dotykiem (VDE 0106 część 100): Gwarantuje bezpieczeństwo personelu podczas obsługi w rozdzielnicy, chroniąc przed przypadkowym dotknięciem elementów pod napięciem.

Zgodność z Normami

Wyłącznik silnikowy PKZM4-32-EA spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność w zastosowaniach przemysłowych. Dodatkowo urządzenie oferuje zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100. Produkt posiada certyfikację CE i jest przeznaczony do montażu w standardowych rozdzielnicach zgodnych z wymogami europejskimi.

Zastosowanie

Wyłącznik silnikowy PKZM4-32-EA znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach silników indukcyjnych. Sprawdza się zarówno w automatyce budynkowej, jak i w ciężkich warunkach przemysłowych.

• Ochrona silników w maszynach produkcyjnych, obrabiarkach, przenośnikach i wentylatorach.
• Sterowanie i zabezpieczanie napędów w pompach, sprężarkach oraz urządzeniach HVAC.
• Integracja z systemami automatyki poprzez dostępne akcesoria: moduły styków pomocniczych i wyzwalacze napięciowe.
• Praca w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych w temperaturze otoczenia dopuszczonej przez producenta.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się na szynie DIN TH35 (35 mm) lub za pomocą śrub przez otwory montażowe – w zależności od konstrukcji rozdzielnicy. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego wyłącznika (25–32 A) oraz charakterystyki obciążenia. Wszelkie prace serwisowe i regulacje wykonuj przy odłączonym napięciu.

FAQ

• Czy wyłącznik silnikowy PKZM4-32-EA posiada podświetlenie LED? Nie, urządzenie nie jest wyposażone w podświetlenie LED. Stan pracy (włączony, wyłączony, zadziałanie zabezpieczenia) sygnalizowany jest mechanicznie za pomocą pokrętła i wskaźnika.
• Jaki stopień ochrony ma ten wyłącznik? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotykiem palcami i ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy wyłącznik jest czuły na zanik fazy? Tak, wyłącznik silnikowy PKZM4-32-EA posiada wbudowaną czułość na zanik fazy – w przypadku utraty jednej z faz wyzwala zadziałanie, chroniąc silnik przed pracą dwufazową.
