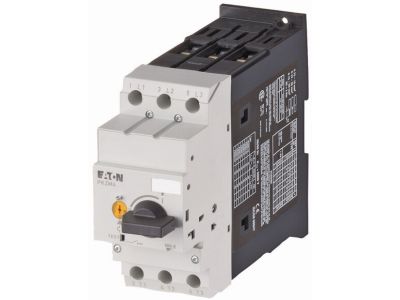

Wyłącznik silnikowy 3P, 15kW , 25-32A, zaciski śrubowe, PKZM4-32 | 222353 Eaton

Alternatywny kod produktu: PKZM4-32

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3-biegunowy PKZM4-32 (symbol 222353) przeznaczony jest do zabezpieczania silników o mocy do 15 kW. Urządzenie oferuje regulowany wyzwalacz przeciążeniowy w zakresie 25–32 A oraz bezzwłoczny wyzwalacz zwarciowy, co zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Dzięki czułości na brak fazy wyłącznik chroni silnik przed pracą na dwóch fazach. Znamionowe napięcie pracy Ue wynosi 690 V, a stopień ochrony IP20 gwarantuje bezpieczną pracę w rozdzielnicach.

• Regulowany wyzwalacz przeciążeniowy 25–32 A: Precyzyjne dopasowanie do prądu znamionowego silnika – ochrona przed długotrwałym przeciążeniem bez zbędnych wyłączeń.
• Bezzwłoczny wyzwalacz zwarciowy: Natychmiastowe odcięcie prądu w przypadku zwarcia – minimalizacja ryzyka uszkodzenia silnika i instalacji.
• Czułość na brak fazy: Automatyczne wyłączenie przy zaniku jednej fazy – zapobiega niebezpiecznej pracy silnika w warunkach asymetrii.
• Znamionowe napięcie pracy Ue 690 V: Wysoka wytrzymałość napięciowa – możliwość stosowania w instalacjach przemysłowych o podwyższonym napięciu.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych – bezpieczeństwo personelu podczas obsługi w rozdzielnicy.
• Dostępne akcesoria: Możliwość rozbudowy o łącznik pomocniczy i wyzwalacz napięcia – elastyczne dopasowanie do potrzeb automatyki.

Zgodność z Normami

Wyłącznik silnikowy PKZM4-32 jest zgodny z normą IEC/EN 60947 oraz spełnia wymagania VDE 0106 część 100 w zakresie zabezpieczenia przed dotknięciem. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik silnikowy przeznaczony jest do zabezpieczania trójfazowych silników elektrycznych w instalacjach przemysłowych i budynkach komercyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa z funkcją kontroli braku fazy.

• Zabezpieczanie silników pomp, wentylatorów, sprężarek i obrabiarek.
• Ochrona napędów w liniach produkcyjnych i systemach transportowych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Jako element centralnego systemu sterowania maszyn z możliwością rozbudowy o akcesoria sygnalizacyjne i wyzwalacze.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie może być montowane na szynie TH35 (DIN) zgodnie z normą EN 60715 lub bezpośrednio na płycie montażowej za pomocą śrub (w zestawie elementy mocujące). Zaciski śrubowe przeznaczone są do przewodów o odpowiednim przekroju – przekrój dobrać do prądu znamionowego zgodnie z dokumentacją producenta. Moment dokręcania śrub zaciskowych musi być zgodny z zaleceniami podanymi w karcie katalogowej. Po zamontowaniu należy sprawdzić poprawność nastaw prądu wyzwalacza przeciążeniowego na wartość znamionową silnika.

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego? Za pomocą pokrętła na przednim panelu wyłącznika – zakres nastawy od 25 A do 32 A. Należy ustawić wartość odpowiadającą prądowi znamionowemu zabezpieczanego silnika.
• Czy wyłącznik reaguje na brak fazy? Tak, urządzenie jest czułe na brak fazy – w przypadku zaniku jednej z faz nastąpi automatyczne wyłączenie, co chroni silnik przed pracą w niepełnym obciążeniu.
• Jakie akcesoria można dodać do tego wyłącznika? Do wyłącznika można zamontować łącznik pomocniczy (sygnalizacja stanu) oraz wyzwalacz napięcia (zdalne wyłączanie). Akcesoria dostępne są jako opcjonalne elementy systemu PKZM4.
