Wyłącznik silnikowy 3P, 15kW, 25-32A, Zaciski sprężynowe Push-In, PKZM0-32-PI | 199162 Eaton

Opis i Kluczowe Cechy

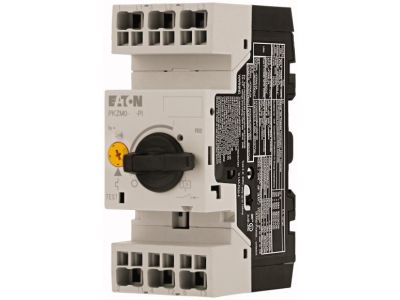

Wyłącznik silnikowy EATON PKZM0-32-PI o numerze katalogowym 199162 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 32 A oraz szerokim zakresem nastaw wyzwalacza przeciążeniowego od 25 do 32 A. Dzięki zastosowaniu nowoczesnej technologii zacisków sprężynowych typu Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas instalacji i gwarantuje trwałe, odporne na wstrząsy połączenie elektryczne.

• Wyzwalacz termomagnetyczny: Zapewnia precyzyjną ochronę przed przeciążeniami oraz natychmiastowe rozłączenie w przypadku zwarcia (prąd wyzwalacza zwarciowego do 496 A).
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 50 kA, co pozwala na bezpieczne stosowanie aparatu w wymagających sieciach przemysłowych.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię zasilania chroni uzwojenia silnika przed przegrzaniem i awarią w przypadku braku jednej z faz.
• Wydajność operacyjna: Aparat jest przystosowany do pracy z silnikami o mocy znamionowej 15 kW przy napięciu 400 V (kategoria AC-3) oraz 7,5 kW przy 230 V.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej, oraz wytyczne VDE 0660 dotyczące aparatów sterowniczych. Stopień ochrony IP20 dla obudowy i zacisków gwarantuje bezpieczeństwo przed dotykiem bezpośrednim, zgodnie z obowiązującymi przepisami BHP w elektrotechnice.

Zastosowanie

Wyłącznik PKZM0-32-PI znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz maszyn obróbczych, gdzie wymagana jest wysoka niezawodność i szybka reakcja na stany awaryjne. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz dowolnemu kierunkowi zasilania, aparat ten oferuje ogromną elastyczność projektową w szafach sterowniczych i rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub z tulejkami należy po prostu wsunąć w gniazdo zacisku, co eliminuje konieczność okresowego dociągania śrub. Należy zwrócić uwagę na odpowiedni dobór przekroju przewodów, aby zapewnić optymalne odprowadzanie ciepła przy prądzie znamionowym 32 A. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza przeciążeniowego na skali pokrętła, zgodnie z prądem znamionowym chronionego silnika (In).

FAQ

• Czy wyłącznik posiada wbudowane styki pomocnicze? Standardowa wersja PKZM0-32-PI nie posiada zintegrowanych styków pomocniczych, jednak konstrukcja pozwala na łatwą rozbudowę o akcesoria montowane bocznie lub czołowo.
• Jaki jest maksymalny prąd zwarciowy, który może przerwać ten aparat? Przy napięciu 400V AC, aparat bezpiecznie przerywa prąd zwarciowy o wartości do 50 kA.
• Czy technologia Push-In jest odporna na wibracje? Tak, zaciski sprężynowe Push-In zapewniają stały docisk przewodu, co czyni je znacznie bardziej odpornymi na poluzowanie pod wpływem drgań niż tradycyjne zaciski śrubowe.
