Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 23-28A, wyzw. N 364A | 3RV2021-4NA15 Siemens

Alternatywny kod produktu: 3RV20214NA15

Opis i Kluczowe Cechy

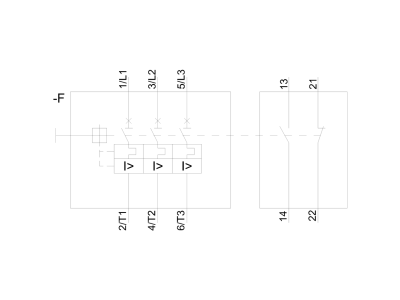

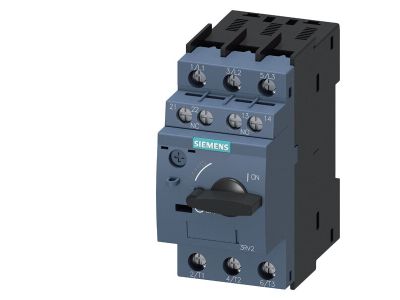

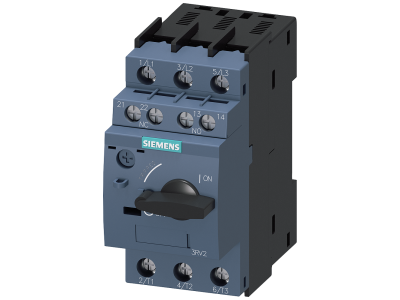

Wyłącznik silnikowy Siemens 3RV2021-4NA15 w rozmiarze S0 przeznaczony do ręcznego załączania i wyłączania silników oraz ich kompleksowej ochrony. Charakteryzuje się klasą wyzwalania termicznego Class 10, zakresem nastaw wyzwalacza przeciążeniowego 23-28 A oraz wyzwalaczem zwarciowym nastawionym na 364 A. Pozwala to precyzyjnie dopasować zabezpieczenie do prądu znamionowego silnika i zapewnić szybką reakcję na przeciążenia i zwarcia.

• Klasa wyzwalania Class 10: Gwarantuje wyłączenie w czasie nie dłuższym niż 10 sekund przy 7,2‑krotności prądu nastawionego – minimalizuje ryzyko uszkodzenia uzwojeń silnika podczas rozruchu.
• Zakres nastaw wyzwalacza przeciążeniowego 23–28 A: Umożliwia dokładne ustawienie prądu ochrony termicznej w oparciu o rzeczywisty prąd znamionowy silnika, zapobiegając zbędnym wyłączeniom i jednocześnie zapewniając bezpieczeństwo.
• Wyzwalacz zwarciowy 364 A: Zabezpiecza przed skutkami zwarć – nastawna wartość magnetyczna zapobiega niepotrzebnemu zadziałaniu przy prądach rozruchowych, a jednocześnie szybko odcina obwód w razie zwarcia.

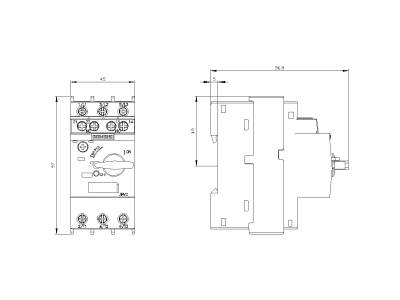

• Rozmiar S0: Kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach na szynie TH35, oszczędzając miejsce w szafie sterowniczej.
• Ochrona przed asymetrią faz: Wyłącznik wykrywa zanik lub asymetrię napięcia w jednej z faz – zabezpiecza silnik przed nieprawidłową pracą i przegrzaniem.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV2021-4NA15 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z aktualnymi standardami bezpieczeństwa stosowanymi w ochronie silników elektrycznych.

Zastosowanie

Urządzenie przeznaczone jest do ręcznego załączania i wyłączania silników oraz zabezpieczania ich przed przeciążeniami, zwarciami i asymetrią fazową. Sprawdza się w następujących scenariuszach:

• Sterowanie i ochrona silników asynchronicznych w maszynach przemysłowych (pompy, wentylatory, sprężarki, przenośniki).
• Zabezpieczanie obwodów silnikowych w szafach sterowniczych i rozdzielnicach głównych zakładów produkcyjnych.
• Systemy automatyki budynkowej – ochrona silników wentylacji, klimatyzacji i instalacji sanitarnych.
• Jako rozłącznik bezpieczeństwa dla odbiorników o prądzie znamionowym w zakresie 23–28 A.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia i specyfikacją producenta. Moment dokręcania zacisków oraz szczegółowe parametry przyłączeniowe – zgodnie z dokumentacją techniczną wyłącznika. Po montażu sprawdź poprawność nastawy wyzwalacza przeciążeniowego (23–28 A) w stosunku do prądu znamionowego silnika.

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego w wyłączniku 3RV2021-4NA15? Na panelu czołowym znajduje się pokrętło nastawcze z zakresem 23–28 A. Obróć je tak, aby wskazywana wartość odpowiadała prądowi znamionowemu zabezpieczanego silnika.
• Czy wyłącznik można stosować do rozłączania obciążonego silnika? Tak – jest przystosowany do ręcznego załączania i wyłączania silników w normalnych warunkach pracy, również pod obciążeniem. Nie służy jednak do częstego łączenia w trybie łączeniowym.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz magnetyczny nastawiony jest fabrycznie na 364 A (współczynnik 13-krotności względem górnej granicy zakresu). Szczegółowe dane znajdziesz w karcie katalogowej producenta.
