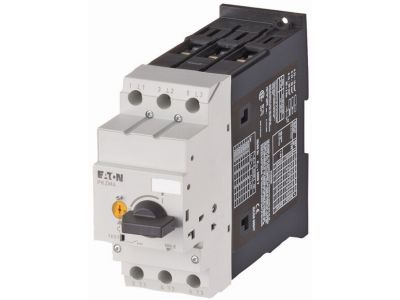

Wyłącznik silnikowy 3P, 12,5kW, 16-25A , zaciski śrubowe, PKZM4-25 | 222352 Eaton

Alternatywny kod produktu: PKZM4-25

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM4-25 (symbol 222352) to trójbiegunowe urządzenie zabezpieczające o regulowanym zakresie prądu 16–25 A, przystosowane do ochrony silników o mocy do 12,5 kW. Wyposażony w zaciski śrubowe, zapewnia pewne i trwałe połączenie przewodów. Dzięki zintegrowanemu wyzwalaczowi przeciążeniowemu i zwarciowemu czułemu na brak fazy gwarantuje kompleksową ochronę silnika przed najczęstszymi zagrożeniami eksploatacyjnymi.

• Regulowany zakres prądu 16–25 A: Pozwala precyzyjnie dopasować ustawienia zabezpieczenia do prądu znamionowego konkretnego silnika, eliminując ryzyko fałszywych wyłączeń i zapewniając skuteczną ochronę przed przeciążeniem.
• Znamionowe napięcie pracy Ue 690 V: Umożliwia bezpieczne stosowanie w instalacjach przemysłowych o podwyższonym napięciu, także w sieciach IT lub o wysokim napięciu międzyfazowym.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach w rozdzielnicach.
• Czułość na brak fazy: Wykrywa pracę silnika przy zaniku jednej fazy i niezwłocznie wyłącza obwód, chroniąc uzwojenia przed przegrzaniem i uszkodzeniem.
• Zaciski śrubowe: Zapewniają solidne, serwisowalne połączenie przewodów o przekroju dobranym do prądu obciążenia, co gwarantuje niską rezystancję i długotrwałą niezawodność.

Zgodność z Normami

Wyłącznik silnikowy PKZM4-25 jest zgodny z normą IEC/EN 60947 dotyczącą aparatury łączeniowej i sterowniczej niskiego napięcia. Ponadto spełnia wymagania VDE 0106 część 100 w zakresie zabezpieczenia przed dotknięciem. Posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Uniwersalny wyłącznik silnikowy PKZM4-25 znajduje zastosowanie w systemach sterowania i zabezpieczania silników elektrycznych w przemyśle, maszynach oraz instalacjach budynkowych. Sprawdza się tam, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa z możliwością regulacji.

• Ochrona i sterowanie trójfazowych silników asynchronicznych w pompach, wentylatorach, sprężarkach i obrabiarkach.
• Jako wyłącznik główny maszyny zgodnie z wymogami norm bezpieczeństwa (odłączenie zasilania całego urządzenia).
• W rozdzielnicach głównych i podrozdzielniach przemysłowych jako element zabezpieczający obwody odbiorników silnikowych.
• W automatyce budynkowej – zabezpieczenie silników w instalacjach HVAC, windach lub bramach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKZM4-25 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się za pomocą śrub lub zacisków na powierzchni montażowej (płyta, szyna) zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków należy stosować według instrukcji. Przekrój przewodów należy dobrać do prądu obciążenia oraz warunków środowiskowych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem.

FAQ

• Czy wyłącznik jest czuły na brak fazy? Tak, wyłącznik PKZM4-25 posiada zabezpieczenie przed pracą dwufazową – w przypadku zaniku jednej z faz następuje niezwłoczne wyłączenie silnika.
• Jaki stopień ochrony ma to urządzenie? Deklarowany stopień ochrony to IP20 – chroni przed dotknięciem części pod napięciem i przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Jakie akcesoria można do niego dołączyć? Do wyłącznika dostępne są akcesoria takie jak łącznik pomocniczy (sygnalizacja stanu) oraz wyzwalacz napięcia (zdalne wyłączenie). Montaż należy wykonać zgodnie z instrukcją producenta.
