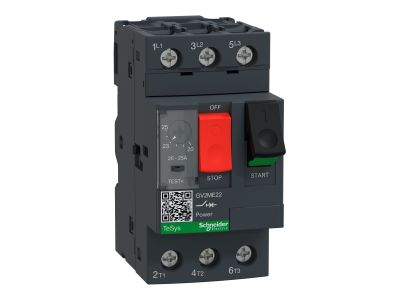

Wyłącznik silnikowy 3P 11kW 20-25A, TeSys Deca | GV2ME22AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME22AP to zaawansowane urządzenie elektro-techniczne zaprojektowane przez firmę Schneider Electric z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P) i jest dedykowane do pracy z silnikami o mocy znamionowej do 11 kW przy napięciu 400V. Kluczowym elementem wyłącznika jest wbudowany wyzwalacz termiczno-magnetyczny, który oferuje zakres nastawy prądowej od 20 do 25 Amperów. Pozwala to na precyzyjne dopasowanie progu zadziałania do prądu znamionowego konkretnej jednostki napędowej, co gwarantuje optymalną ochronę przed przegrzaniem uzwojeń.

• Ochrona wielofunkcyjna: Urządzenie integruje funkcje zabezpieczenia przeciążeniowego, zwarciowego oraz reaguje na asymetrię fazową, co znacząco wydłuża żywotność podłączonych maszyn.
• Sterowanie ręczne: Wyłącznik wyposażony jest w ergonomiczne przyciski (Start/Stop), które umożliwiają bezpośrednie, ręczne załączanie i wyłączanie obwodu silnikowego.
• Kompaktowa budowa: Szerokość modułowa wynosząca 45 mm pozwala na oszczędność miejsca w rozdzielnicy elektrycznej.
• Trwałość mechaniczna: Wysoka jakość materiałów użytych w serii TeSys Deca zapewnia tysiące cykli łączeniowych pod obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2 dotyczącą aparatury niskonapięciowej oraz normy IEC/EN 60947-4-1 odnoszącej się do styczników i rozruszników silnikowych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o bezpieczeństwie użytkowania i dbałości o standardy ekologiczne.

Zastosowanie

Wyłącznik silnikowy GV2ME22AP znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, sprężarek oraz przenośników taśmowych o mocy do 11 kW. Dzięki swojej odporności na trudne warunki pracy, doskonale sprawdza się w układach automatyki budynkowej, systemach HVAC oraz w szafach sterowniczych maszyn produkcyjnych, gdzie wymagana jest wysoka pewność zasilania i szybka reakcja na stany awaryjne.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35) o szerokości 35 mm, co ułatwia integrację w większości rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć nadmiernego nagrzewania się punktów połączeniowych. Zaleca się regularną kontrolę nastawy prądowej wyzwalacza termicznego, która powinna odpowiadać rzeczywistemu prądowi znamionowemu silnika odczytanemu z tabliczki znamionowej.

FAQ

• Czy wyłącznik chroni przed zanikiem fazy? Tak, konstrukcja wyłącznika TeSys Deca reaguje na asymetrię fazową oraz zanik jednej z faz, co chroni silnik przed zniszczeniem w wyniku pracy niepełnofazowej.
• Jaki jest zakres regulacji prądu w tym modelu? Model GV2ME22AP posiada regulowany zakres nastawy wyzwalacza termicznego od 20 A do 25 A.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria GV2 pozwala na montaż dodatkowych bloków styków pomocniczych (montowanych z boku lub z przodu), co umożliwia sygnalizację stanu pracy urządzenia do systemów nadrzędnych PLC.
