Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 20-25A, wyzw. N 325A | 3RV2021-4DA25 Siemens

Alternatywny kod produktu: 3RV20214DA25

Opis i Kluczowe Cechy

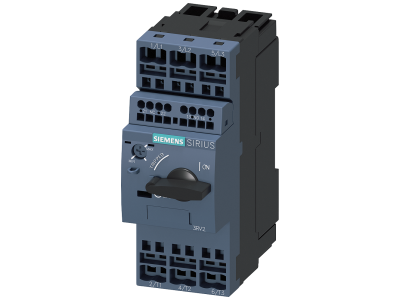

Wyłącznik silnikowy Siemens SIRIUS 3RV2 (symbol 3RV2021-4DA25) to kompaktowe urządzenie ochrony silnika zaprojektowane do bezpiecznego wyłączania w przypadku przeciążenia i zwarcia. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastaw 20-25 A (Class 10) oraz wyzwalacz zwarciowy o wartości 325 A. Dzięki niskiemu ciepłu odlotowemu idealnie nadaje się do gęstej zabudowy w szafach sterowniczych, a także do pracy z silnikami IE3/IE4. Szerokość modułu – dane katalogowe.

• Zakres nastawczy prądu wyzwalacza przeciążeniowego 20-25 A: Precyzyjne dopasowanie do prądu znamionowego silnika zapobiega przeciążeniom i wydłuża żywotność napędu.
• Wyzwalacz zwarciowy 325 A: Błyskawiczne odcięcie obwodu w przypadku zwarcia – chroni kable, styczniki i sam silnik przed uszkodzeniem.
• Klasa wyzwalania Class 10: Optymalna charakterystyka dla silników o średnim czasie rozruchu, zapewniająca selektywność i pewność działania.
• Niskie ciepło odlotowe: Możliwość montażu wielu urządzeń obok siebie bez ryzyka przegrzania – oszczędność miejsca w rozdzielnicy.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX/IECEx): Uniwersalność zastosowania w instalacjach krajowych i eksportowych, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza certyfikat CE. Posiada również dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IECEx. Urządzenie zaprojektowano zgodnie z aktualnymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2 znajduje zastosowanie w ochronie i sterowaniu napędami elektrycznymi w przemyśle, budynkach komercyjnych oraz infrastrukturze. Może pracować zarówno w sieciach TN, IT, jak i przy zasilaniu z generatorów.

• Ochrona silników asynchronicznych (w tym IE3/IE4) przed przeciążeniem i zwarciem w rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie transformatorów, odbiorników oraz instalacji odbiorczych przed skutkami zwarć i przeciążeń.
• Praca jako wyłącznik główny i awaryjny w maszynach i liniach produkcyjnych – funkcja bezpiecznego odłączania zasilania.
• Stosowanie w kombinacjach rozruchowych (np. z zestykami styczników) oraz w obwodach prądu stałego (dane w dokumentacji).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania. Momenty dokręcania śrub oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną producenta – zapewnia to prawidłowy styk i uniknięcie przegrzania. W przypadku wyłączników z przyłączem śrubowym stosuj końcówki kablowe dostosowane do miedzianych przewodów.

FAQ

• Jaki jest zakres nastawczy prądu wyzwalacza przeciążeniowego? Zakres nastawczy wynosi 20-25 A – wyłącznik można precyzyjnie dostosować do prądu znamionowego chronionego silnika.
• Jaka jest wartość prądu wyzwalacza zwarciowego? Wyzwalacz zwarciowy nastawiony jest fabrycznie na 325 A, co zapewnia szybkie odcięcie w przypadku zwarcia.
• Czy wyłącznik nadaje się do ochrony silników IE3/IE4? Tak, seria SIRIUS 3RV2 została zoptymalizowana do pracy z silnikami IE3 i IE4, zapewniając odpowiednią ochronę termiczną i zwarciową.
