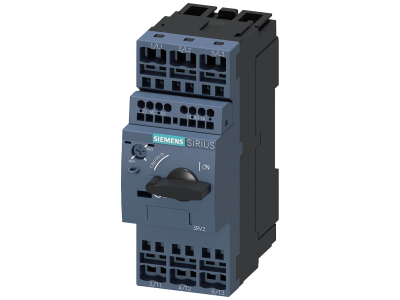

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 17-22A, wyzw. N 286A | 3RV2021-4CA25 Siemens

Alternatywny kod produktu: 3RV20214CA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS 3RV2021-4CA25 w rozmiarze S0 przeznaczony do ochrony silników przed przeciążeniem i zwarciem. Urządzenie wyposażone w wyzwalacz przeciążeniowy o zakresie nastawy 17-22 A (Class 10) oraz wyzwalacz zwarciowy nastawiony na 286 A, co gwarantuje bezpieczne wyłączanie w przypadku zwarcia i skuteczną ochronę odbiorników oraz instalacji. Kompaktowa konstrukcja zoptymalizowana pod kątem niskiego ciepła odlotowego umożliwia stosowanie w odgałęzieniach odbiorników, również z silnikami IE3/IE4.

• Zakres nastawy prądu przeciążeniowego 17-22 A: Precyzyjne dopasowanie do prądu znamionowego silnika, ochrona przed przeciążeniem termicznym z klasą wyzwalania Class 10.
• Wyzwalacz zwarciowy 286 A: Szybkie odcięcie prądu zwarciowego, zabezpieczenie przewodów i styków przed uszkodzeniem mechanicznym i termicznym.
• Rozmiar S0 (kompaktowy): Niewielkie wymiary montażowe przy zachowaniu pełnej funkcjonalności, idealne do rozdzielnic o ograniczonej przestrzeni.
• Przeznaczony do ochrony silników IE3/IE4: Zgodność z wymaganiami nowoczesnych silników o wysokiej sprawności, gwarancja długotrwałej pracy bez zbędnych wyłączeń.
• Uniwersalność zastosowań: Może pełnić funkcję wyłącznika głównego, awaryjnego, a także zabezpieczenia transformatorów i kombinacji rozruchowych (w zależności od konfiguracji).

Zgodność z Normami

Wyłącznik jest zgodny z obowiązującymi normami europejskimi i międzynarodowymi, w tym wymaganiami dla urządzeń ochrony silników. Posiada certyfikat CE oraz dopuszczenia do stosowania w warunkach przemysłowych. (Szczegółowe oznaczenia norm – patrz dokumentacja producenta).

Zastosowanie

Dzięki precyzyjnym nastawom prądowym i dużej zdolności zwarciowej wyłącznik 3RV2021-4CA25 sprawdza się w różnych układach automatyki i sterowania silnikami.

• Ochrona silników w maszynach przemysłowych – pompy, wentylatory, sprężarki, przenośniki.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Funkcja wyłącznika głównego i awaryjnego w maszynach i urządzeniach.
• Zastosowanie w sieciach IT oraz w instalacjach zagrożonych wybuchem (ATEX/IECEx) – po odpowiednim osprzętowaniu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika musi być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobrać do rzeczywistego prądu obciążenia (min. 2,5 mm² dla prądów do 22 A). Moment dokręcania zacisków – zgodnie z instrukcją montażu (zwykle 0,8–1,2 Nm). Nie przekraczać maksymalnej temperatury otoczenia podczas pracy (dane w karcie katalogowej).

FAQ

• Co oznacza klasa wyzwalania Class 10? Klasa 10 określa charakterystykę czasowo-prądową wyzwalacza termicznego. Oznacza, że przy prądzie 7,2-krotności nastawy (ok. 7,2 × I_set) zadziałanie następuje w czasie od 2 do 10 sekund (w zimnym stanie). Zapewnia to selektywność z bezpiecznikami i stycznikami.
• Jaki jest wyzwalacz zwarciowy i jak jest nastawiony? Wyzwalacz zwarciowy (elektromagnetyczny) ma stałą nastawę fabryczną 286 A. Przy prądzie przekraczającym tę wartość następuje natychmiastowe wyłączenie bez zwłoki. Chroni instalację przed skutkami zwarć.
• Czy wyłącznik nadaje się do ochrony silników jednofazowych? Wyłącznik 3RV2 jest przeznaczony przede wszystkim do silników trójfazowych. Do ochrony silników jednofazowych należy zastosować odpowiedni wyzwalacz lub inny typ aparatu. Zalecamy konsultację z producentem.
