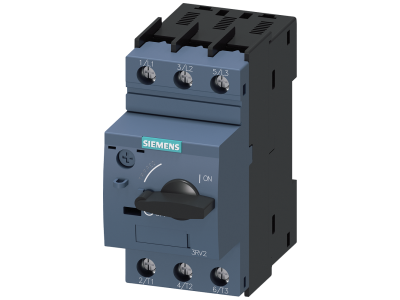

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 3,5-5A, wyzw. N 65A | 3RV2021-1FA10 Siemens

Alternatywny kod produktu: 3RV20211FA10

Opis i Kluczowe Cechy

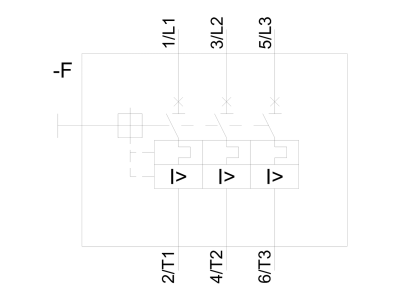

Wyłącznik silnikowy S0 (symbol 3RV2021-1FA10) to urządzenie do ręcznego załączania i wyłączania silników elektrycznych, zapewniające kompleksową ochronę przed skutkami przeciążeń, zwarć i asymetrii fazowej. Dzięki klasie wyzwalacza Class 10 oraz regulowanemu wyzwalaczowi przeciążeniowemu w zakresie 3,5–5 A i wyzwalaczowi zwarciowemu nastawionemu na 65 A umożliwia precyzyjne dopasowanie do zabezpieczanego silnika.

• Klasa wyzwalacza Class 10: zapewnia szybkie wyłączenie przy przeciążeniu, chroniąc uzwojenia silnika przed przegrzaniem i wydłużając jego żywotność.
• Regulowany wyzwalacz przeciążeniowy 3,5–5 A: pozwala na dokładne ustawienie prądu znamionowego silnika, minimalizując ryzyko zbędnych wyłączeń i zapewniając efektywną ochronę.
• Wyzwalacz zwarciowy (magnetyczny) 65 A: gwarantuje selektywne odcięcie obwodu w przypadku zwarcia, chroniąc instalację i urządzenia przed uszkodzeniem.
• Ręczne załączanie i wyłączanie: umożliwia bezpieczną obsługę silnika – zarówno w trybie pracy, jak i podczas konserwacji.
• Ochrona przed asymetrią fazową: wyłącznik reaguje na zanik lub asymetrię napięcia, co jest kluczowe dla silników trójfazowych pracujących w trudnych warunkach.

Zgodność z Normami

Wyłącznik silnikowy jest zgodny z międzynarodowymi normami IEC/EN 60947-4-1 dotyczącymi łączników i rozruszników silnikowych. Klasa wyzwalacza Class 10 odpowiada charakterystyce czasowo-prądowej określonej w tych normach. Urządzenie posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Wyłącznik S0 przeznaczony jest do ochrony i sterowania silnikami elektrycznymi w instalacjach przemysłowych, maszynowych oraz budynkowych. Sprawdza się w szafach sterowniczych i rozdzielnicach, gdzie wymagana jest niezawodna ochrona i ręczna kontrola obwodu silnikowego.

• Ochrona i ręczne sterowanie silnikami asynchronicznymi o prądzie znamionowym w zakresie 3,5–5 A.
• Zabezpieczanie napędów w wentylatorach, pompach, kompresorach i innych maszynach przemysłowych.
• Główny wyłącznik w obwodzie silnikowym umożliwiający odcięcie zasilania podczas konserwacji i przeglądów.
• Instalacje wymagające dodatkowej ochrony przed asymetrią fazową (np. w starszych sieciach lub przy długich przewodach).

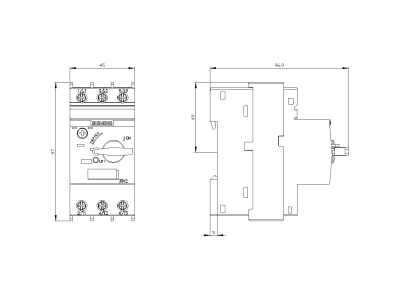

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 (TS35). Przewody należy podłączać zgodnie z dokumentacją producenta, stosując odpowiednie przekroje dobrane do prądu obciążenia. Moment dokręcania śrub zacisków musi być zgodny z danymi podanymi w karcie katalogowej (zwykle 2–3 Nm).

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego? Prąd reguluje się pokrętłem na przedniej ściance wyłącznika. Wartość należy ustawić w zakresie 3,5–5 A, dopasowując ją do prądu znamionowego silnika (z tabliczki znamionowej).
• Jaka jest nastawa wyzwalacza zwarciowego? Wyzwalacz magnetyczny jest fabrycznie ustawiony na 65 A. Nie podlega regulacji – zapewnia szybkie wyłączenie w przypadku zwarcia.
• Co oznacza klasa wyzwalacza Class 10? To charakterystyka czasowo-prądowa wyzwalacza termicznego. Przy 7,2-krotności prądu ustawionego wyłącznik zadziała w czasie od 2 do 10 sekund, co zapewnia skuteczną ochronę silników przed przeciążeniem.
