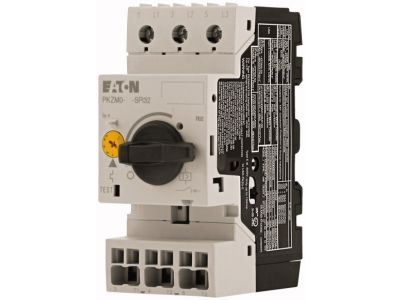

Wyłącznik silnikowy 3P, 1,5kW, 2,5-4A, zaciski śrubowe/Push-In , PKZM0-4-SPI32 | 199196 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM0-4-SPI32 o numerze katalogowym 199196 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane do precyzyjnego zabezpieczania silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 4 A oraz regulowanym wyzwalaczem przeciążeniowym w zakresie od 2,5 do 4 A, co pozwala na dokładne dopasowanie parametrów ochrony do konkretnej jednostki napędowej o mocy znamionowej 1,5 kW przy napięciu 400 V AC.

• Wyzwalacz termomagnetyczny: Zapewnia dwustopniową ochronę – zwłoczną (przeciążeniową) oraz bezzwłoczną (zwarciową) z prądem wyzwalania do 62 A.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC wynosi aż 150 kA, co gwarantuje najwyższy poziom bezpieczeństwa instalacji.
• Czułość na zanik fazy: Zintegrowany mechanizm chroni silnik przed asymetrią zasilania, co jest kluczowe dla uniknięcia przegrzania uzwojeń.
• Innowacyjne zaciski: Wykorzystanie technologii Push-In oraz zacisków śrubowych zapewnia pewne i szybkie połączenie przewodów, minimalizując ryzyko poluzowania styków.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło, które pełni funkcję elementu wykonawczego oraz wskaźnika stanu pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, oraz wytyczne VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami rozdziału energii i sterowania maszynowego.

Zastosowanie

Wyłącznik PKZM0-4-SPI32 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, automatyce przemysłowej oraz systemach HVAC. Jest idealnym wyborem do zabezpieczania silników klatkowych pracujących w kategorii AC-3. Dzięki szerokiemu zakresowi temperatury pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten sprawdza się w rozdzielnicach o dużym zagęszczeniu komponentów, gdzie optymalizacja okablowania jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki technologii zacisków Push-In, instalacja przewodów jest intuicyjna i nie wymaga specjalistycznych narzędzi w przypadku sztywnych drutów lub przewodów z tulejkami. Należy zwrócić uwagę na stopień ochrony: aparat posiada IP20, natomiast same zaciski IP00, co sugeruje montaż w odpowiednio uszczelnionej obudowie lub szafie sterowniczej. Przed uruchomieniem należy precyzyjnie nastawić prąd wyzwalacza przeciążeniowego zgodnie z prądem znamionowym silnika (In) podanym na tabliczce znamionowej maszyny.

FAQ

• Czy wyłącznik posiada wbudowane styki pomocnicze? Model bazowy PKZM0-4-SPI32 skupia się na funkcji ochronnej; dodatkowe styki pomocnicze (NHI lub AGM) można zamontować jako akcesoria opcjonalne.
• Jaki jest maksymalny prąd wyzwalania zwarciowego? Wyzwalacz zwarciowy reaguje bezzwłocznie przy prądzie osiągającym maksymalnie 62 A.
• Czy urządzenie może pracować w ekstremalnych temperaturach? Tak, dopuszczalna temperatura przechowywania wynosi od -40°C do +80°C, co pozwala na bezpieczny transport i magazynowanie w trudnych warunkach klimatycznych.
