Wyłącznik silnikowy 3P, 1,5kW, 2,5-4A, zaciski śrubowe, PKZM01-4-EA | 189887 Eaton

Opis i Kluczowe Cechy

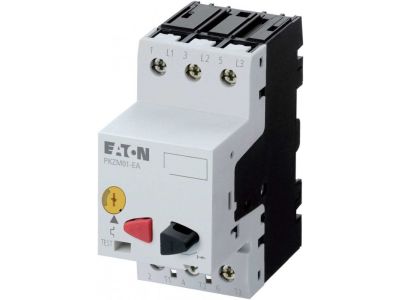

Wyłącznik silnikowy EATON PKZM01-4-EA o numerze katalogowym 189887 to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego zabezpieczania silników elektrycznych o mocy znamionowej do 1,5 kW. Urządzenie charakteryzuje się 3-biegunową konstrukcją i pracuje w regulowanym zakresie prądu nastawczego od 2,5 A do 4 A, co pozwala na dokładne dopasowanie charakterystyki ochrony do konkretnej jednostki napędowej. Wyłącznik został wyposażony w zintegrowany, regulowany wyzwalacz przeciążeniowy (termiczny) oraz bezzwłoczny wyzwalacz zwarciowy (magnetyczny), co gwarantuje kompleksową ochronę przed skutkami przeciążeń i zwarć w instalacji.

• Czułość na zanik fazy: Urządzenie monitoruje symetrię zasilania, co jest kluczowe dla ochrony silników trójfazowych przed przegrzaniem i uszkodzeniem uzwojeń w przypadku awarii jednej z faz.
• Zaciski śrubowe: Solidne zaciski śrubowe zapewniają trwałe i pewne połączenie przewodów, minimalizując rezystancję styku i ryzyko poluzowania się połączenia pod wpływem drgań.
• Stopień ochrony IP20: Obudowa zapewnia ochronę przed dotykiem palcem, co zwiększa bezpieczeństwo personelu obsługującego rozdzielnicę.
• Kompaktowy rozmiar: Wymiar montażowy nasadki wynoszący 45 mm pozwala na łatwą integrację w standardowych systemach modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla aparatury niskonapięciowej, w tym łączników i rozruszników silnikowych. Dodatkowo, urządzenie zapewnia pełne bezpieczeństwo przed dotykiem bezpośrednim zgodnie z wytycznymi VDE 0106 część 100, co jest kluczowym aspektem przy projektowaniu bezpiecznych szaf sterowniczych i rozdzielnic energii.

Zastosowanie

Wyłącznik PKZM01-4-EA znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz systemach HVAC. Jest idealnym rozwiązaniem do bezpośredniego rozruchu i ochrony silników napędzających pompy, wentylatory, przenośniki taśmowe oraz inne maszyny produkcyjne o mocy do 1,5 kW przy napięciu roboczym Ue wynoszącym 440 V. Dzięki możliwości rozbudowy o akcesoria, takie jak moduły styków pomocniczych czy wyzwalacze napięciowe (podnapięciowe lub wzrostowe), aparat ten może być częścią złożonych systemów sterowania i wizualizacji stanu pracy napędów.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i wszechstronny, oferując dwie metody instalacji: mocowanie śrubowe do płyty montażowej lub szybki montaż zatrzaskowy na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintów.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali wyzwalacza przeciążeniowego (zakres 2,5-4A).
• Przestrzeń chłodząca: Zaleca się zachowanie odpowiednich odstępów między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza wewnątrz rozdzielnicy.

FAQ

• Czy wyłącznik PKZM01-4-EA posiada styki pomocnicze w zestawie? Standardowo urządzenie dostarczane jest bez styków pomocniczych, jednak konstrukcja pozwala na łatwe doposażenie w dedykowane moduły styków bocznych lub czołowych.
• Jakie jest maksymalne napięcie robocze tego urządzenia? Znamionowe napięcie robocze Ue wynosi 440 V AC.
• Czy urządzenie chroni przed skutkami zwarć? Tak, wyłącznik posiada wbudowany bezzwłoczny wyzwalacz zwarciowy, który natychmiastowo odłącza zasilanie w przypadku wykrycia prądu zwarciowego.
