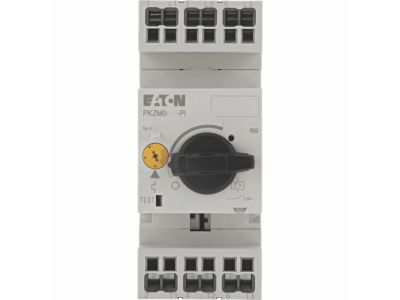

Wyłącznik silnikowy 3P, 1,5kW , 2,5-4A, Zaciski sprężynowe Push-In, PKZM0-4-PI | 199155 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0-4-PI to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do precyzyjnego zabezpieczania silników elektrycznych przed skutkami przeciążeń, zwarć oraz pracy niepełnofazowej. Model ten charakteryzuje się znamionową mocą pracy wynoszącą 1,5 kW przy napięciu 400 V AC (kategoria użytkowania AC-3), co czyni go idealnym rozwiązaniem dla napędów o średniej mocy. Wyzwalacz przeciążeniowy posiada regulowany zakres nastaw od 2,5 A do 4 A, umożliwiając dokładne dopasowanie do prądu znamionowego chronionej maszyny.

• Technologia Push-In: Zastosowanie innowacyjnych zacisków sprężynowych typu Push-In pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas instalacji i gwarantuje trwały styk odporny na wstrząsy.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 150 kA przy 400 V AC zapewnia najwyższy poziom bezpieczeństwa instalacji nawet w przypadku wystąpienia potężnych prądów zwarciowych.
• Wyzwalacz termomagnetyczny: Urządzenie integruje w sobie dwa mechanizmy ochrony – termiczny (przeciążeniowy) oraz magnetyczny (zwarciowy, z progiem zadziałania do 62 A), co gwarantuje kompleksową ochronę uzwojeń silnika.
• Czułość na zanik fazy: Wbudowany mechanizm reagujący na asymetrię lub zanik fazy chroni silnik przed przegrzaniem i awarią wynikającą z pracy dwufazowej.

Zgodność z Normami

Wyłącznik PKZM0-4-PI został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej, oraz normy VDE 0660. Dzięki temu produkt może być stosowany w instalacjach wymagających najwyższej certyfikacji bezpieczeństwa i jakości wykonania.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik silnikowy EATON znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Automatyka przemysłowa: Zabezpieczanie silników pomp, wentylatorów, przenośników oraz mieszadeł w liniach produkcyjnych.
• Systemy HVAC: Ochrona jednostek napędowych w centralach wentylacyjnych i systemach klimatyzacji budynkowej.
• Rozdzielnice sterownicze: Dzięki kompaktowej budowie i montażowi na szynie DIN, idealnie wpisuje się w nowoczesne systemy rozdziału energii.
• Przemysł maszynowy: Jako kluczowy element zabezpieczający w maszynach OEM, gdzie liczy się niezawodność i szybkość serwisu dzięki zaciskom Push-In.

Wskazówki Montażowe

Instalacja wyłącznika PKZM0-4-PI powinna być przeprowadzona przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Urządzenie przystosowane jest do montażu na standardowej szynie montażowej DIN (TS35).
• Podłączenie elektryczne: Dzięki zaciskom sprężynowym Push-In, przewody sztywne lub elastyczne z tulejkami należy po prostu wsunąć w gniazdo zacisku. Zapewnia to stały docisk niezależnie od drgań maszyny.
• Pozycja pracy: Kierunek zasilania energią jest dowolny, co ułatwia projektowanie układu szyn i przewodów wewnątrz rozdzielnicy.
• Warunki otoczenia: Należy zapewnić odpowiednią cyrkulację powietrza. Urządzenie pracuje stabilnie w temperaturze otoczenia od -25°C do +55°C (w obudowie otwartej).

FAQ

• Czy wyłącznik posiada blokadę pokrętła? Tak, element wykonawczy w formie pokrętła umożliwia jasną sygnalizację stanu pracy i może być integrowany z systemami blokad bezpieczeństwa.
• Jaki jest stopień ochrony urządzenia? Zarówno aparat, jak i zaciski posiadają stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem.
• Czy mogę zasilać wyłącznik od dołu? Tak, zgodnie z dokumentacją techniczną kierunek zasilania energią jest dowolny, co pozwala na dużą elastyczność podczas prefabrykacji szaf sterowniczych.
