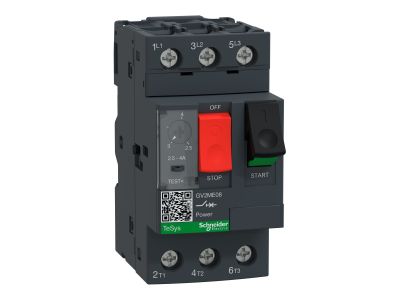

Wyłącznik silnikowy 3P 1,5kW 2,5-4A, TeSys Deca | GV2ME08AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME08AP to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i jest dedykowane do pracy w obwodach o napięciu znamionowym izolacji do 690V. Kluczowym elementem wyłącznika jest zintegrowany wyzwalacz termiczno-magnetyczny, który oferuje precyzyjny zakres nastaw prądowych od 2,5A do 4A, co pozwala na idealne dopasowanie do prądu znamionowego silnika o mocy około 1,5kW przy napięciu 400V.

• Zabezpieczenie magnetyczne: Wyzwalanie następuje przy wartości 13xIn, co skutecznie chroni instalację przed skutkami zwarć.
• Wysoka zdolność wyłączania: Parametr Icu na poziomie 100kA przy 400V gwarantuje bezpieczeństwo nawet w wymagających warunkach przemysłowych.
• Trwałość mechaniczna: Sterowanie typu start-stop realizowane za pomocą ergonomicznego przycisku zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3.
• Zaciski śrubowe: Solidne połączenie przewodów zapewnia stabilność styku i minimalizuje ryzyko przegrzania punktów przyłączeniowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i normy. Wyłącznik jest zgodny z IEC 60947-2 oraz IEC 60947-4-1, co jest standardem w europejskich instalacjach przemysłowych. Posiada również aprobaty UL, CSA, CCC oraz EAC, umożliwiając jego stosowanie na rynkach globalnych. Dodatkowo, urządzenie posiada certyfikaty morskie oraz certyfikację ATEX, co pozwala na jego montaż w strefach zagrożonych wybuchem oraz w wymagającym sektorze marine. Jako produkt z etykietą Green Premium, GV2ME08AP jest w pełni zgodny z dyrektywami RoHS i REACh, promując zrównoważony rozwój i przejrzystość ekologiczną.

Zastosowanie

Wyłącznik silnikowy GV2ME08AP znajduje szerokie zastosowanie w przemyśle, budownictwie komercyjnym oraz infrastrukturze. Jest idealnym wyborem do sterowania i ochrony silników 3-fazowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne maszyny technologiczne. Dzięki wysokiej odporności na prądy zwarciowe, może być stosowany w rozdzielnicach o dużym spodziewanym prądzie zwarcia, zapewniając ciągłość procesów produkcyjnych i minimalizując przestoje związane z awariami napędów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia szybką i pewną instalację w szafie sterowniczej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i uniknąć poluzowania się styków pod wpływem wibracji. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na tarczy nastawczej, zgodnie z prądem znamionowym widocznym na tabliczce znamionowej silnika. Urządzenie może być montowane pionowo lub poziomo, zachowując odpowiednie odstępy wentylacyjne określone w dokumentacji technicznej.

FAQ

• Czy wyłącznik posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV2ME są czułe na zanik fazy, co dodatkowo zabezpiecza uzwojenia silnika przed przegrzaniem w przypadku asymetrii zasilania.
• Jaki jest zakres nastaw prądowych dla tego modelu? Model GV2ME08AP posiada regulowany zakres nastawy wyzwalacza termicznego od 2,5A do 4A.
• Czy produkt jest przyjazny dla środowiska? Tak, produkt posiada status Green Premium, co oznacza niską emisję CO2, brak substancji niebezpiecznych oraz możliwość łatwego recyklingu po zakończeniu cyklu życia.
