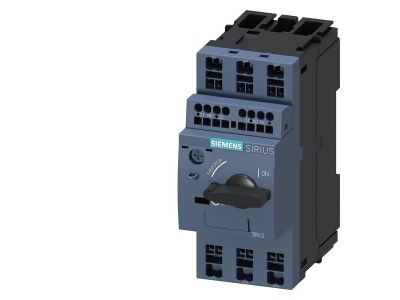

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 1,8-2,5A, wyzw. N 33A | 3RV2011-1CA25 Siemens

Alternatywny kod produktu: 3RV20111CA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV2011-1CA25 (rozmiar S00) to kompaktowe urządzenie łączące w sobie funkcje ręcznego załączania/wyłączania silnika oraz zabezpieczenia przed przeciążeniem, zwarciem i asymetrią fazową. Dzięki wyzwalaczowi termicznemu klasy 10 w zakresie 1,8–2,5 A zapewnia precyzyjną ochronę silników o małej mocy, a zintegrowany wyzwalacz zwarciowy o wartości 33 A skutecznie przerywa prądy zwarciowe bez konieczności stosowania dodatkowych bezpieczników.

• Klasa wyzwalania termicznego Class 10: Gwarantuje szybkie zadziałanie w przypadku przeciążenia, minimalizując ryzyko przegrzania uzwojeń silnika.
• Zakres nastaw wyzwalacza przeciążeniowego 1,8–2,5 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, zapobiegając zbędnym wyłączeniom przy niewielkich przeciążeniach.
• Wyzwalacz zwarciowy (N) ustawiony na 33 A: Zapewnia selektywne i szybkie wyłączenie w przypadku zwarcia, chroniąc instalację i silnik przed skutkami prądów zwarciowych.
• Ochrona przed asymetrią fazową: Wyłącznik reaguje na zanik lub asymetrię faz, co jest szczególnie ważne dla silników trójfazowych – zapobiega pracy na dwóch fazach i ewentualnemu uszkodzeniu uzwojeń.
• Ręczne załączanie i wyłączanie: Umożliwia operatorowi bezpieczne odcięcie zasilania silnika podczas konserwacji lub awarii.

Zgodność z Normami

Wyłączniki silnikowe serii S00 są zaprojektowane zgodnie z obowiązującymi europejskimi normami dla urządzeń zabezpieczających silniki. Posiadają certyfikację CE, co potwierdza zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik silnikowy 3RV2011-1CA25 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona małych silników elektrycznych oraz możliwość ręcznego sterowania. Sprawdza się w:

• Ochronie silników wentylatorów, pomp, sprężarek i innych maszyn o mocy odpowiadającej zakresowi 1,8–2,5 A.
• Sterowaniu i zabezpieczaniu napędów w małych instalacjach przemysłowych oraz w automatyce budynkowej.
• Zastosowaniach, gdzie konieczna jest ochrona przed asymetrią fazową – np. w silnikach trójfazowych narażonych na zanik jednej fazy.
• Jako główny wyłącznik silnika w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Urządzenie montuje się na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do prądu obciążenia oraz wymagań norm instalacyjnych. Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta. Po montażu sprawdzić poprawność działania wyzwalacza.

FAQ

• Jaki jest zakres nastaw wyzwalacza przeciążeniowego? Wyzwalacz termiczny ustawiany jest fabrycznie w zakresie 1,8–2,5 A. Należy go dobrać do prądu znamionowego silnika (zazwyczaj ustawia się na wartość prądu z tabliczki znamionowej).
• Czy wyłącznik nadaje się do ochrony silników jednofazowych? Tak, może być stosowany do ochrony silników jednofazowych, pod warunkiem że prąd znamionowy silnika mieści się w zakresie 1,8–2,5 A. Funkcja asymetrii fazowej jest wtedy nieaktywna (dotyczy tylko silników 3-fazowych).
• Czy wyłącznik silnikowy wymaga dodatkowego zabezpieczenia nadprądowego? Nie, wyłącznik 3RV2011-1CA25 ma wbudowany wyzwalacz zwarciowy o wartości 33 A, który pełni rolę zabezpieczenia nadprądowego. W większości aplikacji nie wymaga dodatkowych bezpieczników topikowych (chyba że wymagają tego specyficzne warunki instalacji – należy sprawdzić dokumentację).
