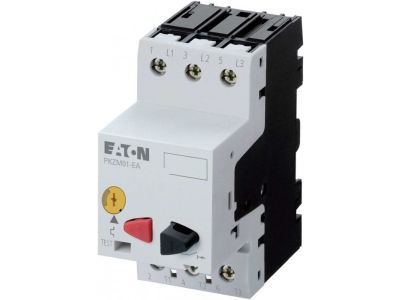

Wyłącznik silnikowy 3P, 0,75kW, 1,6-2,5A, zaciski śrubowe, PKZM01-2,5-EA | 189886 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-2,5-EA marki EATON to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do kompleksowej ochrony silników elektrycznych o mocy znamionowej do 0,75 kW. Urządzenie charakteryzuje się 3-biegunową konstrukcją i precyzyjnym zakresem nastaw wyzwalacza przeciążeniowego od 1,6 A do 2,5 A, co pozwala na dokładne dopasowanie parametrów ochronnych do charakterystyki pracy konkretnej jednostki napędowej. Wyłącznik został wyposażony w bezzwłoczny wyzwalacz zwarciowy, który gwarantuje natychmiastowe odłączenie zasilania w sytuacjach krytycznych, minimalizując ryzyko uszkodzenia uzwojeń silnika.

• Czułość na zanik fazy: Zintegrowany mechanizm reaguje na asymetrię obciążenia, co jest kluczowe dla ochrony silników trójfazowych przed przegrzaniem i awarią.
• Zaciski śrubowe: Solidne połączenie przewodów zapewnia niską rezystancję styku i długotrwałą stabilność mechaniczną połączenia.
• Stopień ochrony IP20: Obudowa zapewnia bezpieczeństwo przed dotykiem palcem oraz dostępem ciał stałych o średnicy powyżej 12,5 mm, zgodnie z normą VDE 0106 część 100.
• Kompaktowa budowa: Wymiar montażowy nasadki wynoszący 45 mm pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do zastosowań przemysłowych jako aparatury niskiego napięcia. Dodatkowo, zgodność z wytycznymi VDE 0106 część 100 gwarantuje najwyższy poziom ochrony przed dotykiem bezpośrednim, co jest kluczowe dla bezpieczeństwa personelu obsługującego instalacje elektryczne. Znamionowe napięcie robocze Ue wynosi 440 V, co czyni go uniwersalnym rozwiązaniem w standardowych sieciach przemysłowych.

Zastosowanie

Wyłącznik PKZM01-2,5-EA znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych napędów, takich jak pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia napędzane silnikami klatkowymi o mocy do 0,75 kW. Dzięki możliwości rozbudowy o moduły styków pomocniczych oraz wyzwalacze napięciowe (podnapięciowe lub wzrostowe), urządzenie może być łatwo zintegrowane z systemami sterowania i sygnalizacji stanu pracy maszyn.

Wskazówki Montażowe

Montaż urządzenia jest niezwykle elastyczny dzięki systemowi mocowania śrubowego oraz zatrzaskowego, co pozwala na szybką instalację na standardowej szynie DIN lub bezpośrednio na płycie montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć poluzowania przewodów pod wpływem drgań.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali wyzwalacza przeciążeniowego (zakres 1,6-2,5 A).
• Przestrzeń chłodząca: Zaleca się zachowanie odpowiednich odstępów między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła.

FAQ

• Czy wyłącznik posiada ochronę przed zanikiem fazy? Tak, urządzenie jest czułe na zanik fazy, co stanowi standardowy element ochrony silników trójfazowych w tym modelu.
• Jakie akcesoria można dołączyć do PKZM01-2,5-EA? Wyłącznik jest kompatybilny z modułami styków pomocniczych oraz wyzwalaczami napięciowymi, co pozwala na zdalne monitorowanie i sterowanie.
• Czy urządzenie można montować na szynie DIN? Tak, konstrukcja umożliwia zarówno montaż zatrzaskowy na szynie, jak i montaż śrubowy na płaskiej powierzchni.
